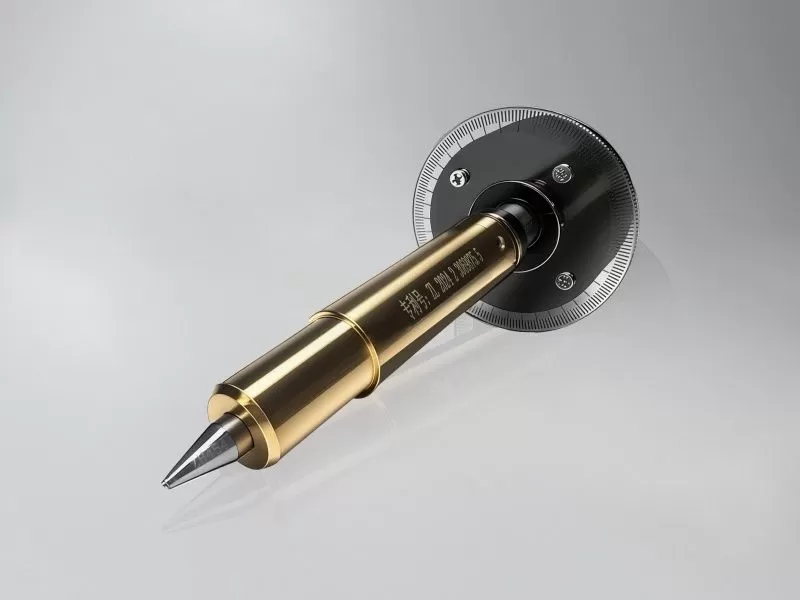

Система прямого действия со скользящим башмаком HELL представляет собой обновленную модель традиционной системы со скользящим шпинделем. Скользящий шпиндель — также называемый скользящим башмаком — представляет собой разновидность вспомогательного оснащения, устанавливаемого на электрические гравировальные станки для содействия в гравировке медных пластин.
Применение изделия
Установленное на высокоскоростной гравировальной головке HELL 8K, оно служит позиционирующим устройством для контроля расстояния
между гравировальным стилусом и цилиндром.
Конструкция изделия

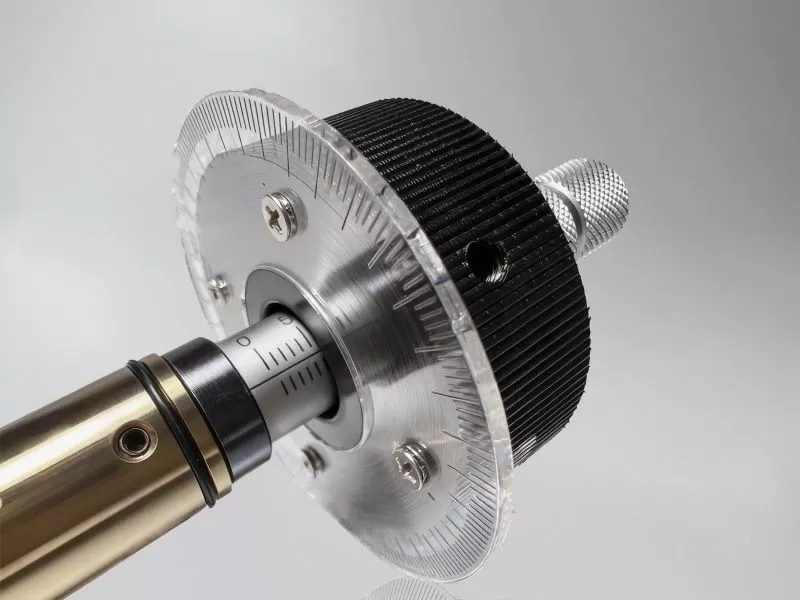

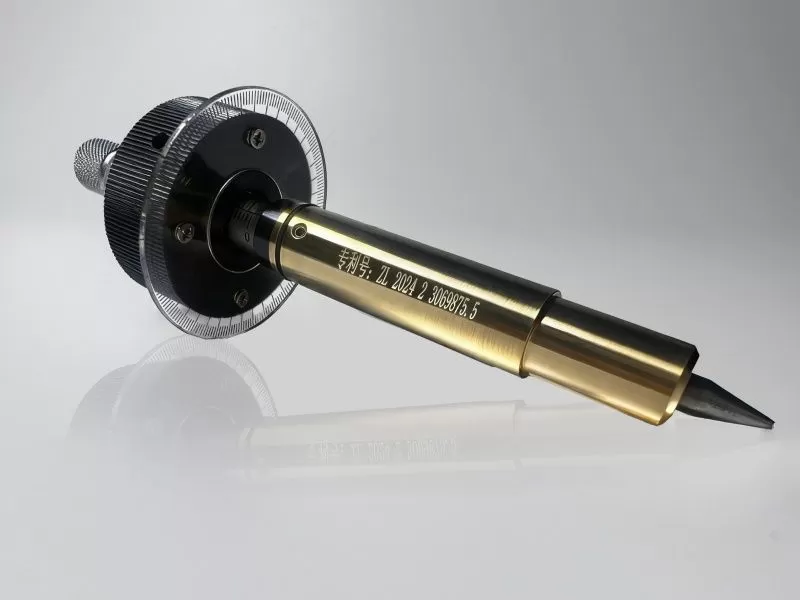

Имея цельную интегрированную конструкцию, оно состоит из: микрометрической головки, ручки управления, шкалы циферблата,
бронзовой втулки скользящего элемента и скользящего элемента прямого действия.
Материал изделия

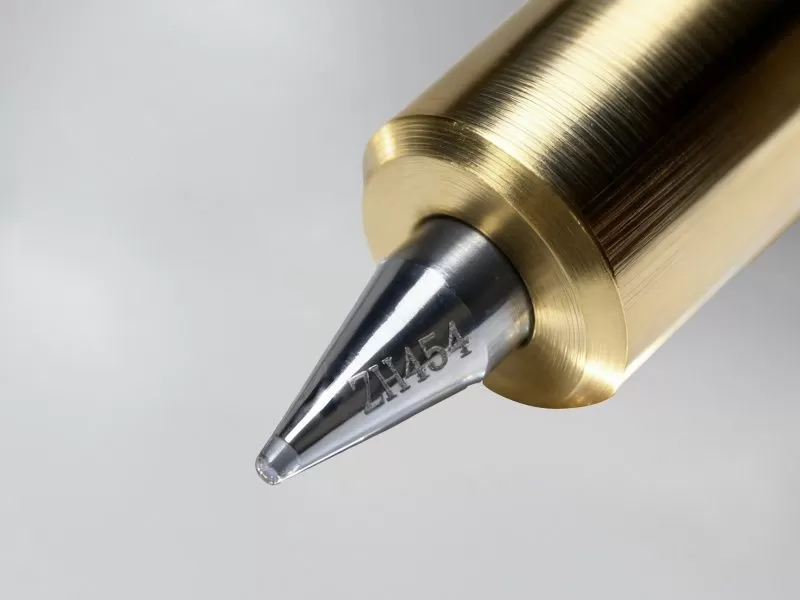

Бронзовая втулка скользящего элемента изготовлена из чистой меди, скользящий элемент прямого действия выполнен из натурального
или синтетического алмаза.
Особенности изделия
• Цельная конструкция, исключающая необходимость дополнительной установки направляющих ползуна.
• Сокращает время сборки и регулировки, повышая эффективность работы и снижая временные затраты.
Простота в эксплуатации:
• Функциональность «подключи и работай» с сохранением конструкции направляющей ползуна, обеспечивающая те же принципы работы,
что и у традиционных ползунков.
• Ползунок прямого действия перемещается прямо вперед и назад, сохраняя неизменное положение контакта между торцом ползуна
и печатным валиком.
• При замене стилуса достаточно повернуть ручку для достижения идеального выравнивания между ползунком и валиком,
что упрощает работу и экономит время на регулировку.
Превосходная герметизация:
• Используется герметичная бронзовая втулка (без отверстий), повышающая герметичность.
• Эффективно блокирует загрязнения, такие как медные частицы, снижая частоту отказов и продлевая срок службы основных компонентов.
Экономичность:
• Система направляющих прямого действия перемещается прямо во время регулировки, минимизируя царапины на пластине,
вызванные износом торцевой поверхности.
• Снижает частоту технического обслуживания, экономя на ремонте и производственных затратах.
Высокая точность и стабильность:
• Оснащена высокоточной микрометрической головкой, обеспечивающей точность регулировки направляющих в пределах 0,01 мм.
• Позволяет точно настраивать направляющие, значительно повышая структурную стабильность и уменьшая искажение изображения
(увеличение точки).
Чем отличается наша система с прямолинейным скользящим башмаком?

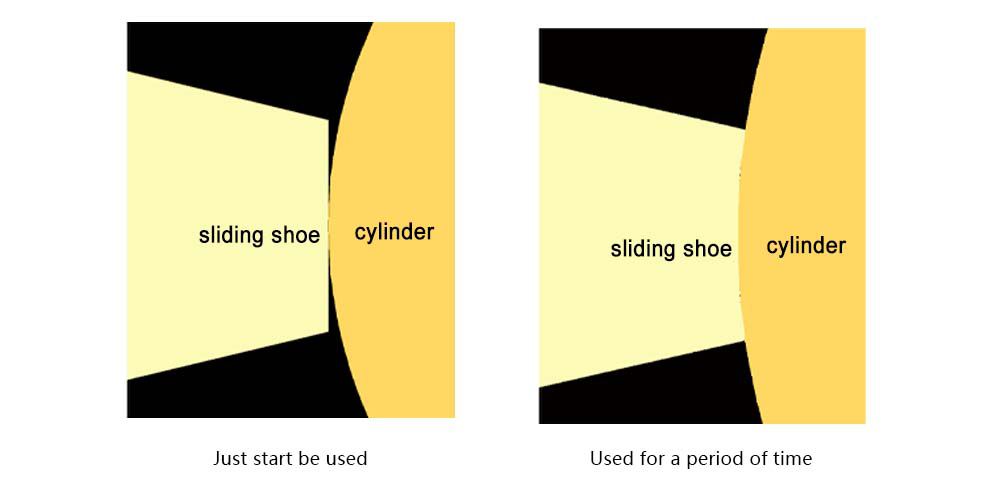

Движение прямолинейного скользящего башмака отличается от движения традиционного скользящего башмака (как показано на рисунке).
В начале эксплуатации нового скользящего башмака площадь контакта между ним и цилиндром минимальна.
С течением времени на рабочей поверхности алмазной вставки башмака формируется дугообразный профиль.
При необходимости регулировки в традиционных системах скользящий башмак поворачивается;
при этом его дугообразная поверхность перестает полностью совпадать с профилем цилиндра,
что приводит к появлению царапин на медной поверхности цилиндра.
В то же время в системах с прямолинейным скользящим башмаком дугообразный профиль всегда остается согласованным
с поверхностью цилиндра даже при повороте, предотвращая появление царапин на медном цилиндре.
Это позволяет не только сэкономить время на замене алмазной вставки, но и продлить срок службы самого скользящего башмака
(как показано на рисунке).
Совместимое оборудование:
Система скользящих башмаков прямого действия HELL подходит для высокоскоростных электронных гравировальных станков,
таких как: Helio Gravures K500, K405, K305, K500C, K50C, K55C, K5SMART, а также некоторых других машин для глубокой печати.
Меры предосторожности:

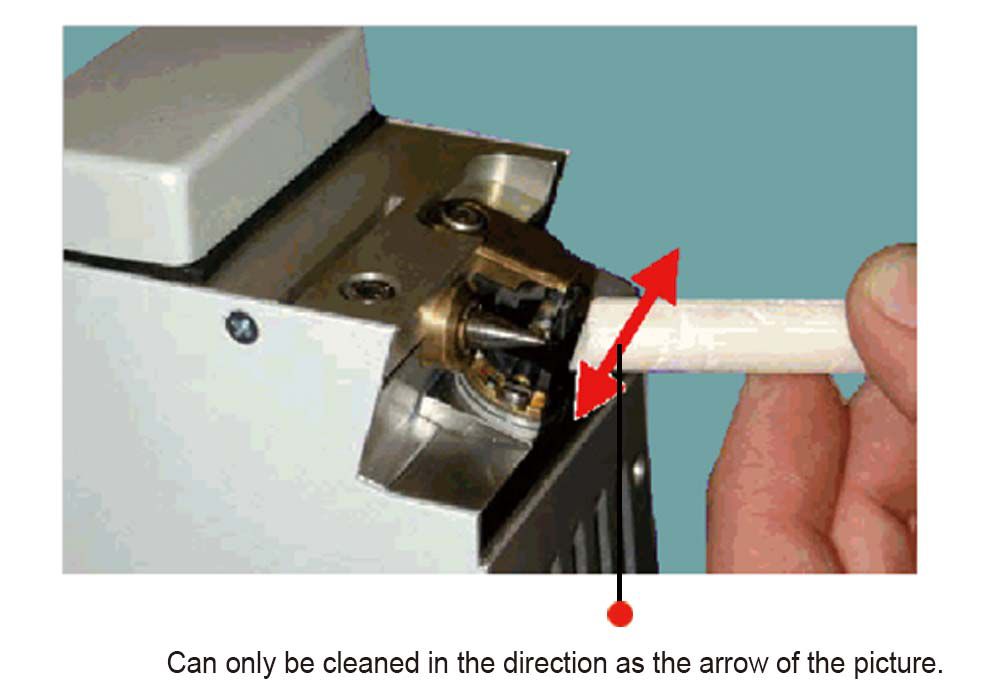

При установке скользящего башмака не касайтесь алмазной режущей кромки непосредственно руками или какими-либо предметами.
Если возникнет необходимость протереть кромку, используйте изопропиловый спирт, ацетон и безворсовую ткань или палочку из бузины.
Если для удаления специфических загрязнений потребуется более интенсивная очистка, пожалуйста, проконсультируйтесь с нами.

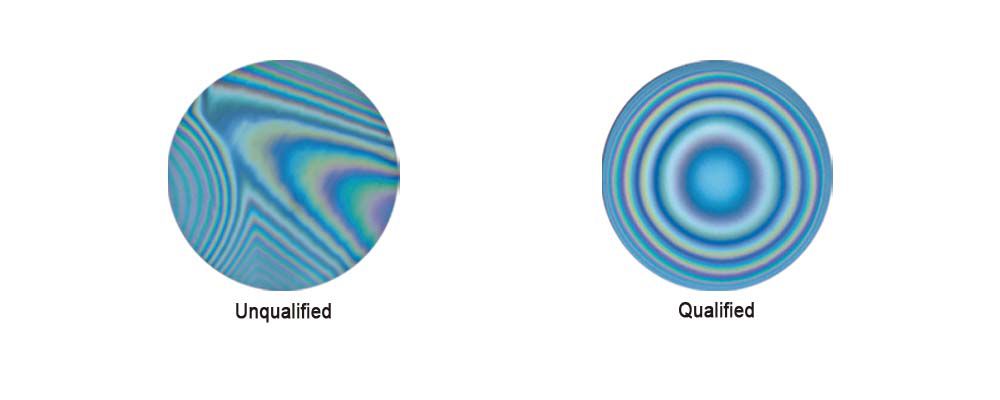

Отверстие, наблюдаемое с помощью профессионального диагностического оборудования, свидетельствует об идеальном
состоянии скользящего башмака.
После определенного периода эксплуатации алмазная поверхность скользящего башмака подвержена механическому износу; при наличии серьезных царапин требуется повторная полировка.
Способ применения:

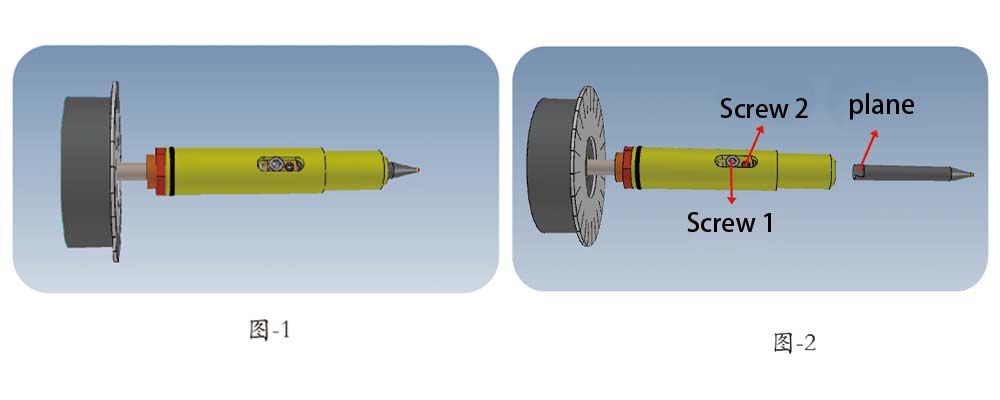

1. При первом использовании извлеките медную втулку оригинальной направляющей и установите ручку направляющей
на систему прямой направляющей.
Вставьте систему прямой направляющей в гравировальную головку, зафиксируйте винт (M4) на гравировальной головке
и отрегулируйте направляющую.
Расстояние от кончика иглы можно использовать в обычном режиме.
2. При снятии направляющей шпинделя ослабьте винт (M4) на гравировальной головке, извлеките систему прямой направляющей
и ослабьте ее.
Открутите винты с направляющей 2 и извлеките направляющую.
3. При установке направляющей извлеките новую направляющую, расположив ее заднюю плоскость параллельно отверстию для винта,
и вставьте направляющую.
Убедитесь, что винт 2 выровнен с задней плоскостью направляющей и зафиксирован снизу.
4. Система скользящих опор, непосредственно входящих в гравировальную головку и отрегулированных для начала работы, не может быть снята.
Система опор снимается, когда опора изношена и нуждается в подрезке.
① Послепродажное обслуживание
Уход за алмазным инструментом имеет первостепенное значение. Если возникает необходимость в очистке, аккуратно протрите алмазный
инструмент изопропиловым спиртом или ацетоном, используя безворсовую ткань или специальную чистящую палочку. Если для удаления
специфических загрязнений требуется более интенсивная очистка, пожалуйста, проконсультируйтесь с нами.
② Гарантия качества
Компания Litian Century Diamond Tools располагает передовым контрольно-измерительным оборудованием и штатом квалифицированных
инспекторов, что позволяет нам осуществлять контроль качества на каждом этапе производственного процесса.
Кроме того, каждый отдельный инструмент отправляется заказчику только после прохождения профессиональной проверки
в нашем Центре контроля качества.
③ Услуги по ремонту
Для многокомпонентных инструментов, подлежащих ремонту, мы можем восстановить их состояние до уровня «нового изделия»
в кратчайшие сроки. Наша система послепродажного обслуживания позволяет вам в режиме реального времени отслеживать
статус и состояние ваших инструментов, находящихся в ремонте.

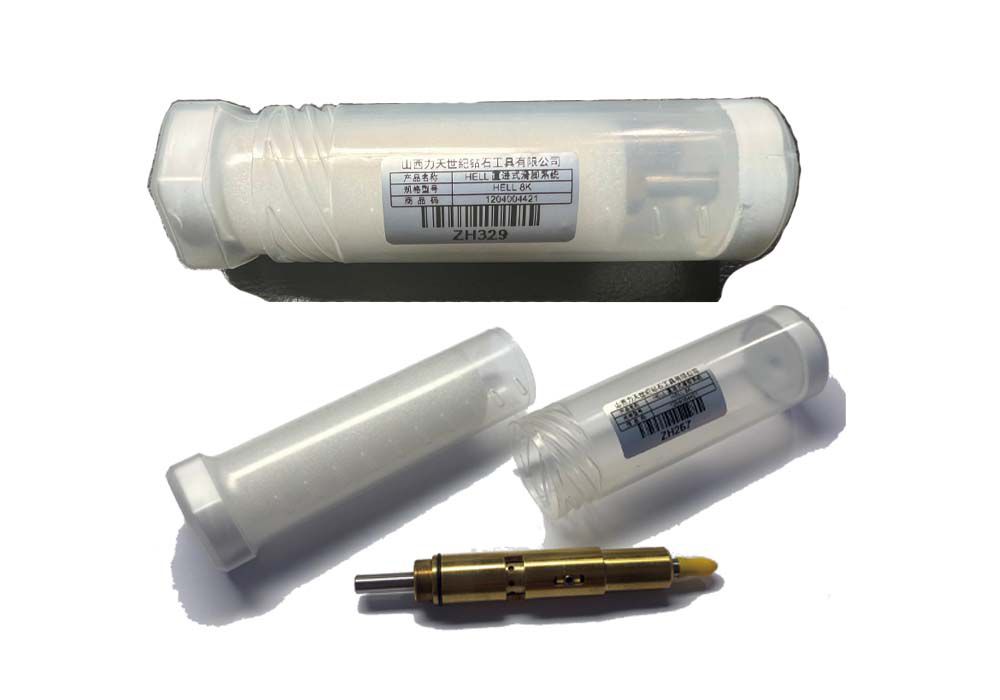

④ Упаковка
Мы разрабатываем специальные упаковочные кейсы для наших инструментов, созданные с учетом принципов эргономики:
они обеспечивают удобство извлечения инструмента и его надежную защиту при транспортировке и хранении.
⑤ Доставка
Мы можем организовать доставку ваших товаров авиатранспортом, службами DHL, FedEx, а также любыми другими удобными для вас способами.
