Гравировальный стилус — также называемый алмазным стилусом, гравировальной иглой, гравировальным ножом или резцовой иглой — устанавливается в гравировальные станки для нанесения текста, изображений или узоров на медный цилиндр.
Гравировальный стилус — также называемый алмазным стилусом, гравировальной иглой, гравировальным ножом или иглой для резьбы — устанавливается в гравировальные машины для нанесения текста, изображений или узоров на медный цилиндр.
Гравировальный стилус, скользящий башмак и нож для удаления заусенцев представляют собой прецизионные алмазные инструменты, применяемые в индустрии изготовления форм для глубокой печати. Все эти алмазные инструменты монтируются на гравировальной головке, являющейся ключевым компонентом гравировальной машины.
Алмазный стилус для ротогравюрной промышленности представляет собой прецизионный инструмент, используемый в процессе ротогравюрной печати. Он представляет собой небольшой заостренный наконечник, изготовленный из алмаза — материала, славящегося своей твердостью и долговечностью.
В ротогравюрной печати алмазный стилус используется для гравировки тонких линий и деталей на поверхности печатного цилиндра или пластины. Стилус закрепляется на механическом устройстве, которое обеспечивает его контролируемое перемещение по поверхности цилиндра или пластины. В процессе движения стилус удаляет тонкий слой материала, формируя тем самым требуемое изображение или узор.
Алмазный стилус HELL для ротогравюрной промышленности играет ключевую роль в получении высококачественных отпечатков с проработанными деталями, четкими контурами, а также точной передачей изображений и текста. Твердость и острота алмаза позволяют выполнять гравировку с исключительной точностью и стабильностью, обеспечивая воспроизведение сложных дизайнерских решений и изображений высокого разрешения.
Применение алмазных стилусов HELL в ротогравюрной индустрии способствует достижению высокого качества печати, эффективности и производительности в таких сферах, как печать упаковки, этикеток, журналов и коммерческой полиграфии.
Алмазные гравировальные иглы HELL доступны в различных формах, размерах и с разной геометрией наконечника,
что позволяет подобрать оптимальный вариант для конкретных задач ротогравюры и требований к печати.

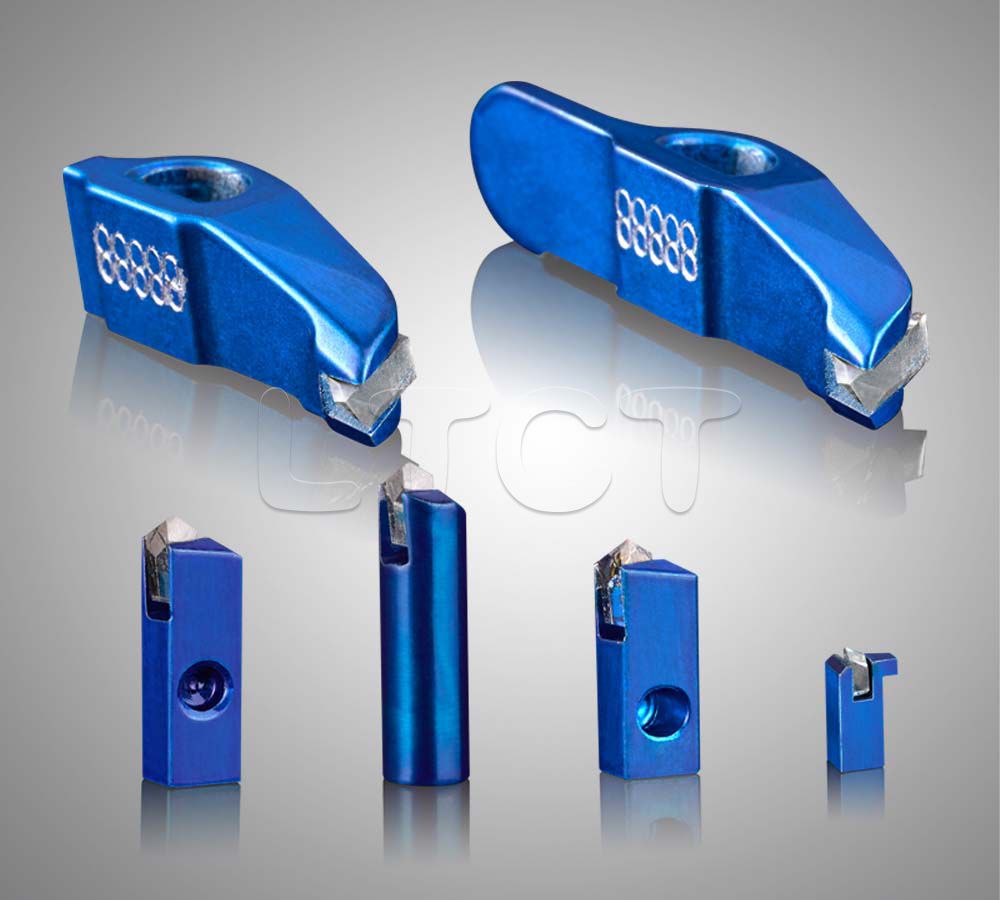

Мы производим полный ассортимент гравировальных игл для систем глубокой печати HELL, OHIO и MDC. Более чем 20-летний опыт,
мощная производственная база и использование первоклассных материалов позволяют нашим иглам отвечать
требованиям гравировки для любых видов продукции — и особенно для высококачественной гравировки печатных цилиндров.

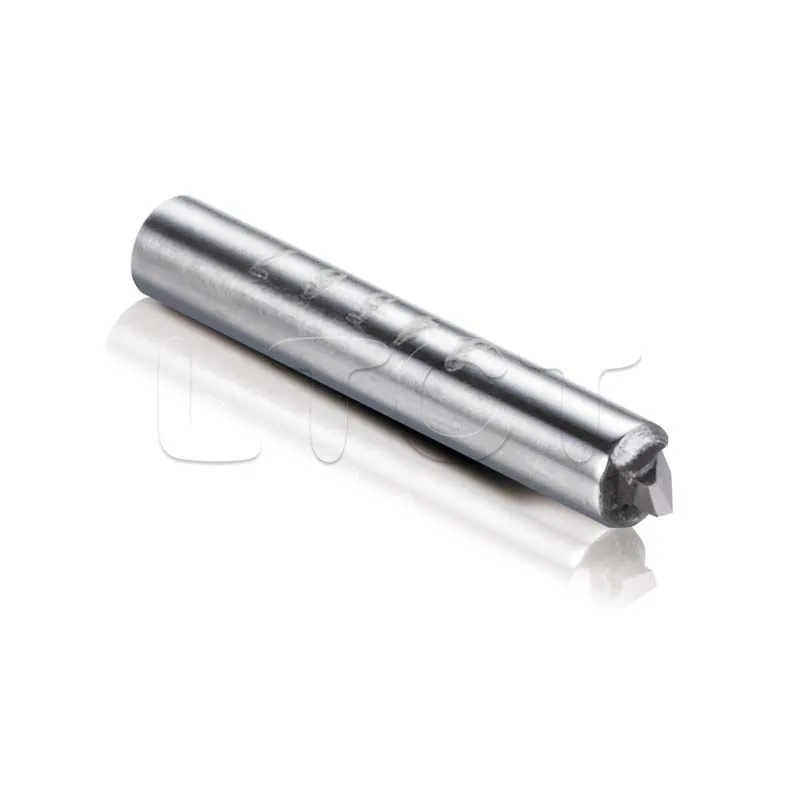

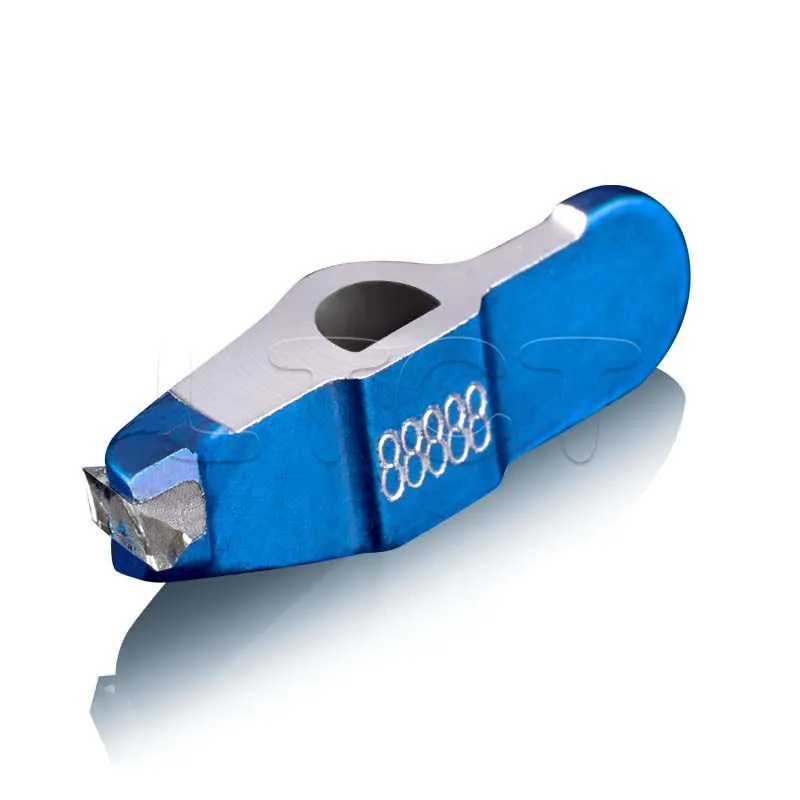

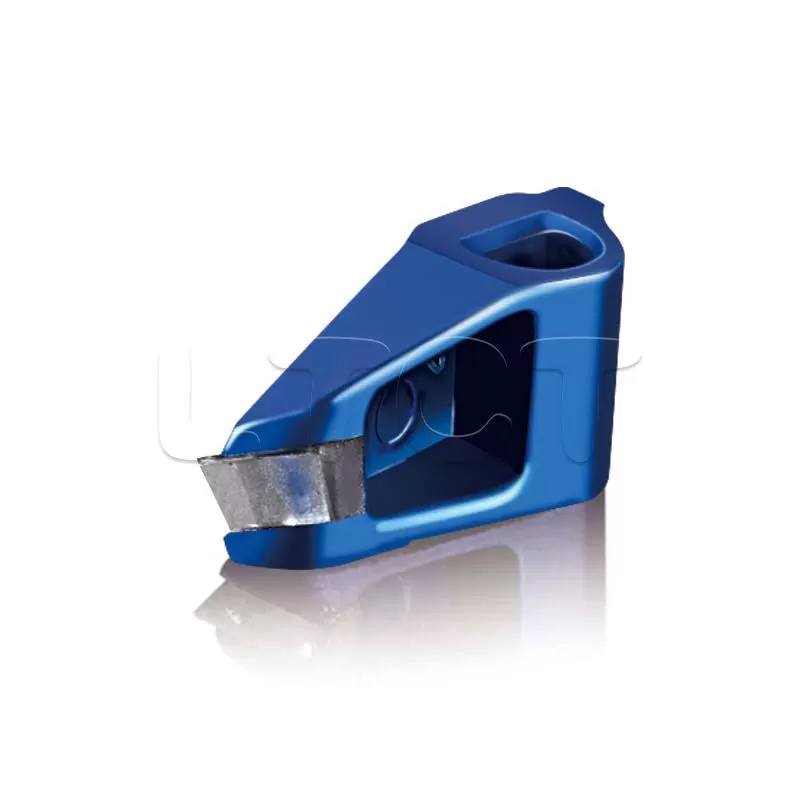

Гравировальный стилус HELL:
Типы алмазов
| Гравировальный стилус HELL | Без крыла | с крылом | HELL Sprint III (12 км) | HELL (Головка) — крупная сетка | |
| Ряд | Стандартный | Да | Да | Да | Да |
| ПИСА | Да | Да | Н/Д | Н/Д | |
| Медовые соты | Да | Да | Н/Д | Н/Д | |
| Природный бриллиант | Да | Да | Да | Да | |
| Синтетический алмаз | Да | Да | Да | Да | |
| Держатель | Специализированный алюминиевый сплав | Да | Да | Да | Да |

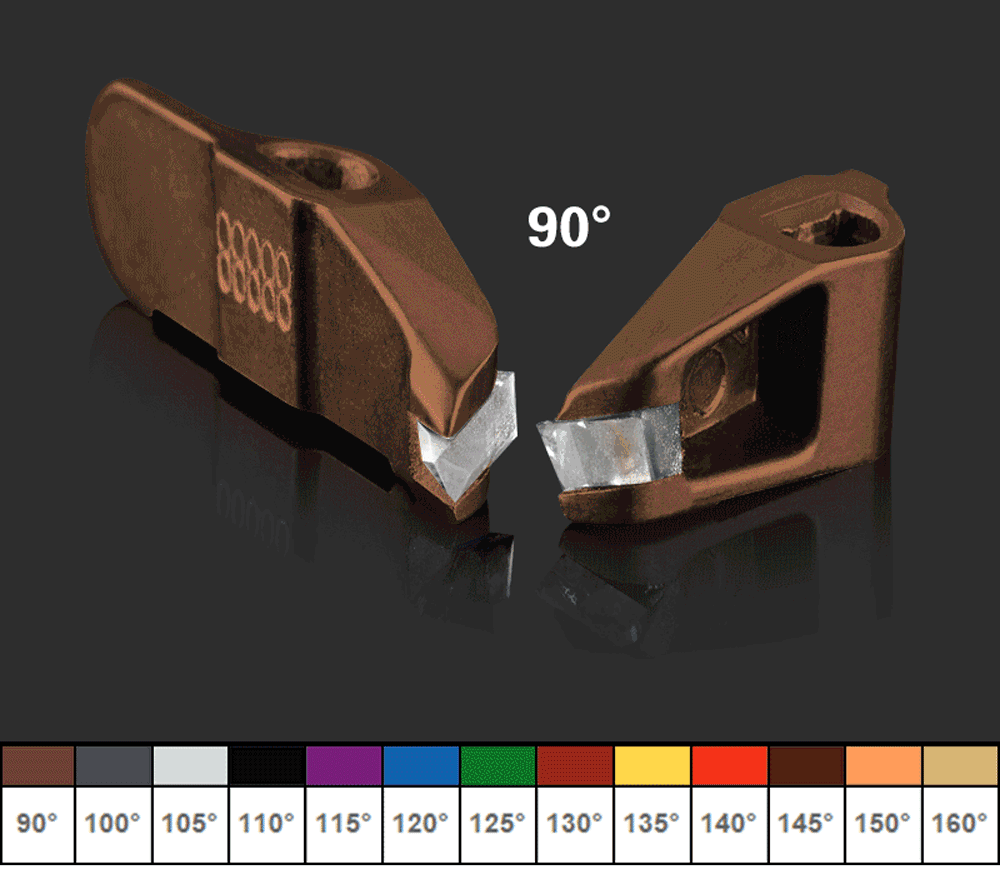

| Степень | 90°-160° | Да | Да | 110°/120°/130° | 110°/120°/130° |
| Другой | Да | Да | Н/Д | Н/Д | |
Основные преимущества:
1. Первоклассные натуральные и передовые синтетические алмазы.
2. Современные цветные гравировальные стилусы PISA с симметричной апертурой.
3. Длительный срок службы.
4. Короткие сроки выполнения заказов.
5. Полный ассортимент продукции.
Что отличает наши алмазные стилусы?
● Мы используем сырье исключительного качества, что обеспечивает нашим гравировальным стилусам максимально долгий срок службы.
● Применение передовых технологий резки, механической обработки и пассивации режущей кромки алмаза позволяет
свести риск поломки инструмента к абсолютному минимуму.
● Высококвалифицированные специалисты и строгая система контроля качества гарантируют максимальную точность изготовления
в пределах жестких допусков. Это обеспечивает стабильность характеристик нашей продукции и превосходную воспроизводимость
изображения на печатных цилиндрах, используемых на предприятиях по изготовлению печатных форм.
● Держатели стилусов изготавливаются с применением передовой технологии гальванического покрытия, что придает инструменту
эстетичный вид и облегчает его идентификацию.

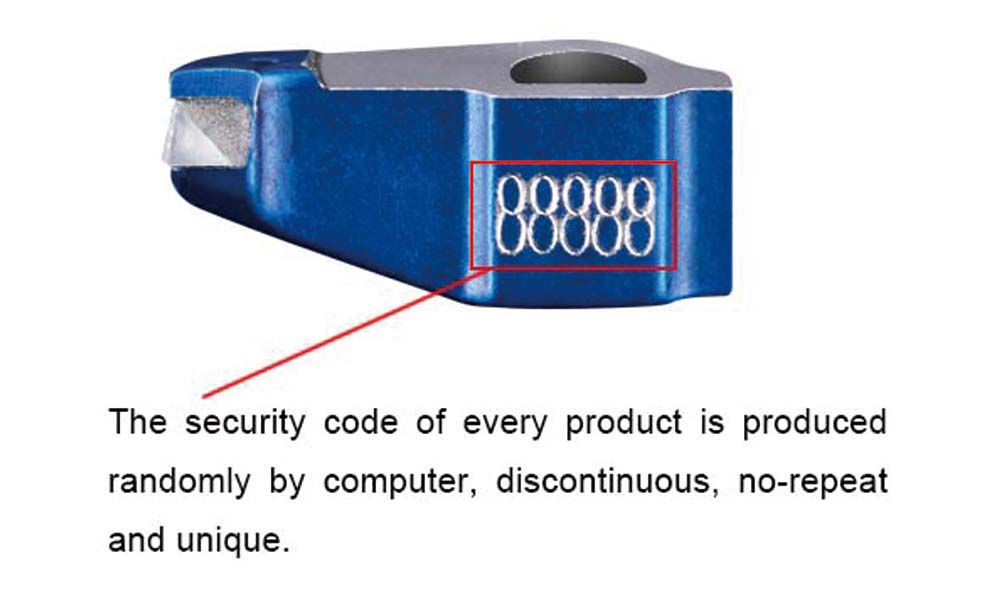

● Каждое изделие имеет уникальный серийный номер (S/N), по которому в нашей системе послепродажного обслуживания можно
проверить подробную информацию о продукте.

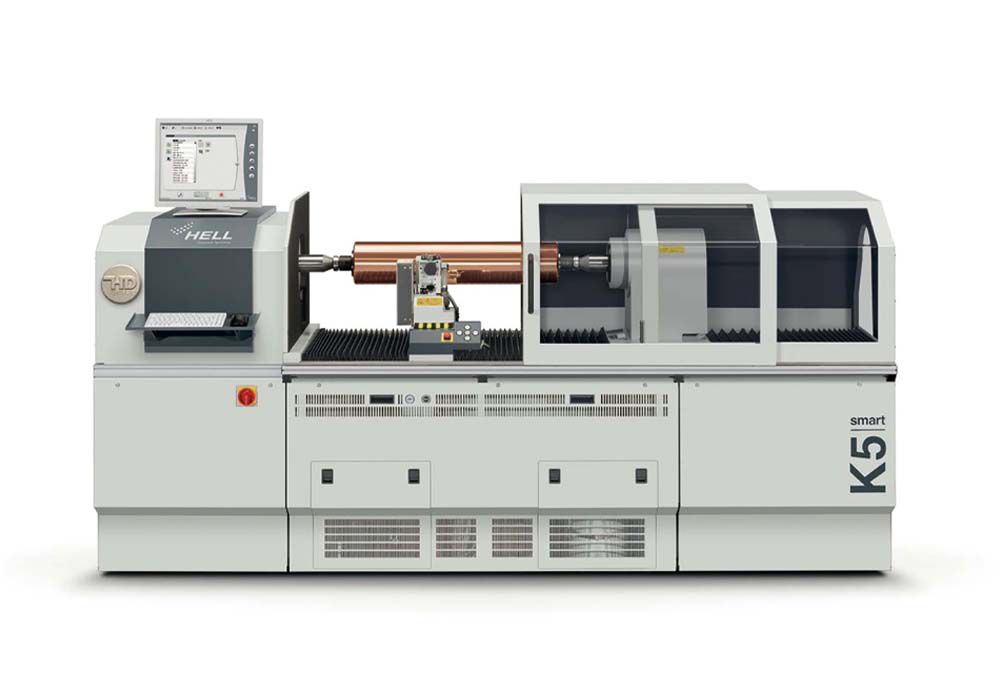

Совместимое оборудование:
Гравировальная игла HELL (без «крыла») подходит для электронных гравировальных машин с рабочей частотой 8 кГц,
в частности для моделей Helio Gravures K500, K405, K305, K500C, K50C, K55C, K5SMART, а также ряда других машин глубокой печати.
Гравировальная игла HELL с «крылом» предназначена для использования на электронных гравировальных машинах с рабочей частотой 4 кГц,
таких как HELL-304, MDC, DYM, Apollo, а также на некоторых других машинах глубокой печати.
Гравировальная игла HELL Sprint III (12 кГц) устанавливается в гравировальные головки HelioSprint III,
Xtreme и другие головки с рабочей частотой 12 кГц.
Гравировальная игла HELL (тип «A») для растра крупной линиатуры устанавливается в гравировальную головку типа «A».
Внимание:
При установке электронной гравировальной иглы, пожалуйста, не касайтесь алмазной режущей кромки непосредственно
руками или какими-либо посторонними предметами. Если возникла необходимость протереть иглу, используйте изопропиловый спирт или ацетон,
а также безворсовую ткань либо сердцевину бузины. Если для удаления специфических загрязнений требуется более интенсивная очистка,
пожалуйста, свяжитесь с нами.
Поломка гравировального резца
Гравировальный резец может сломаться по ряду причин.
Возможные причины поломки наконечника резца
1. Поломка наконечника может быть вызвана неправильной настройкой гравировального усилителя. Резец проникает в материал глубже,
чем это предусмотрено геометрией его алмазной режущей кромки; при каждом проходе задние («свободные») грани резца ударяются
о поверхность меди, что приводит к чрезмерной нагрузке на резец и его преждевременной поломке!
2. Причиной поломки также могут стать примеси в меди или чрезмерная твердость материала по Виккерсу.
Наклонное положение резца позволяет минимизировать риск поломки. Геометрия алмазной режущей кромки
рассчитана на определенные условия резания. Благодаря этому резец без проблем выдерживает нагрузки,
возникающие в процессе резания и удаления заусенцев. Однако если направление сил, действующих на алмаз,
изменяется, наконечник ломается. Недостаточная твердость материала по Виккерсу приводит к затрудненному отводу стружки и,
как следствие, к получению некачественного (размытого) гравированного изображения.
3. Другие причины поломки наконечника могут быть связаны с неправильным обращением с оборудованием — например,
с резким опусканием гравировальной системы при слишком короткой настройке выдвижного шпинделя и т. п.
Грубая поломка резца
Гравировальный резец может сломаться по ряду причин.
1. Режущий алмаз натыкается на твердые включения в меди, остатки абразива после шлифовки цилиндра (абразивную крошку)
или пористые участки (пустоты) в структуре меди (например, при крупнозернистой структуре материала).
2. Попытки очистить гравировальный резец щеткой или пальцами. Алмазы, как известно, отличаются высокой твердостью и прочностью,
однако даже легкое механическое воздействие может привести к повреждению или разрушению режущей кромки,
делая резец непригодным для дальнейшего использования.
3. Попытки очистки с помощью сжатого воздуха представляют для резца не меньшую опасность.
Если частица абразива или пыли на высокой скорости ударит по режущей кромке резца, это приведет к ее разрушению.
Кроме того, мощный поток сжатого воздуха может загнать медную стружку в подшипники гравировальной системы,
что негативно скажется на работе демпфирующего механизма резца.
① Послепродажное обслуживание

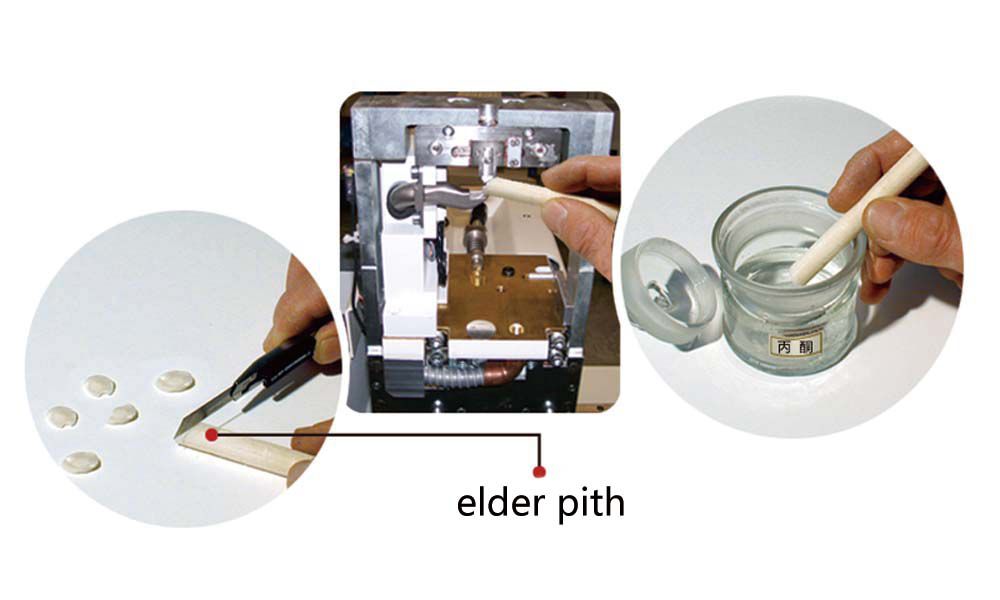

Уход за алмазным инструментом имеет первостепенное значение. При необходимости очистки инструмента
аккуратно протрите его изопропиловым спиртом или ацетоном, используя безворсовую ткань либо сердцевину бузины.
Если для удаления специфических загрязнений требуется более интенсивная очистка, пожалуйста, свяжитесь с нами.
② Гарантия качества
Компания Litian Century Diamond Tools располагает передовым контрольно-измерительным оборудованием и штатом
квалифицированных инспекторов, что позволяет нам осуществлять контроль качества на каждом этапе производственного процесса.
Кроме того, каждый отдельный инструмент отправляется заказчику только после прохождения профессиональной проверки
в нашем Центре контроля качества.
③ Услуги по ремонту
Для многофункциональных инструментов, подлежащих ремонту, мы можем восстановить их состояние до уровня «нового инструмента»
в кратчайшие сроки. Наша система послепродажного обслуживания позволяет вам отслеживать статус ремонта ваших инструментов
в режиме реального времени.

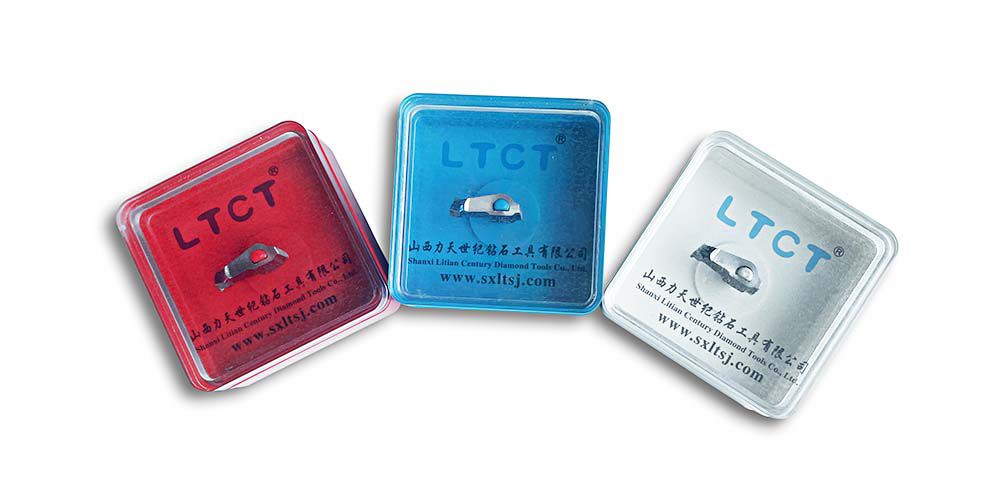

④ Упаковка
Белая коробка — для стилусов с углом ≤110°
Синяя коробка — для стилусов с углом от 110° до 130°
Красная коробка — для стилусов с углом ≥130°
⑤ Доставка
Мы можем организовать доставку ваших товаров авиатранспортом, службами DHL, FedEx, а также любыми другими удобными для
вас способами.
Наша продукция пользуется отличной репутацией благодаря высокому качеству обработки поверхности, исключительной точности и широкому ассортименту. Мы обслуживаем клиентов из США, Мексики, Германии, Бельгии, России, Южной Африки, Египта, Индии, Пакистана, Кореи, Японии, а также всех стран Юго-Восточной Азии.
