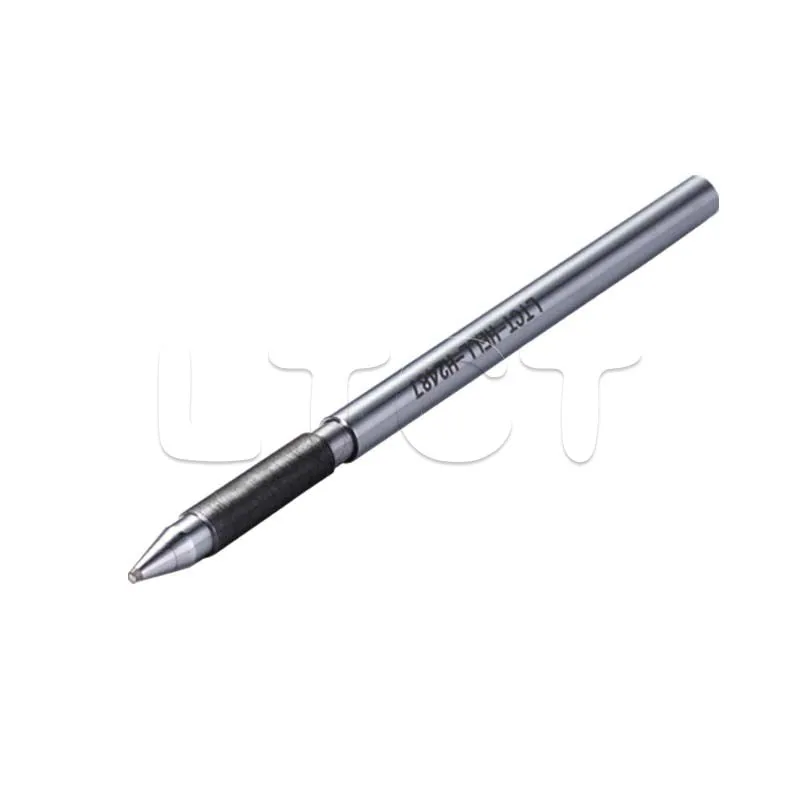

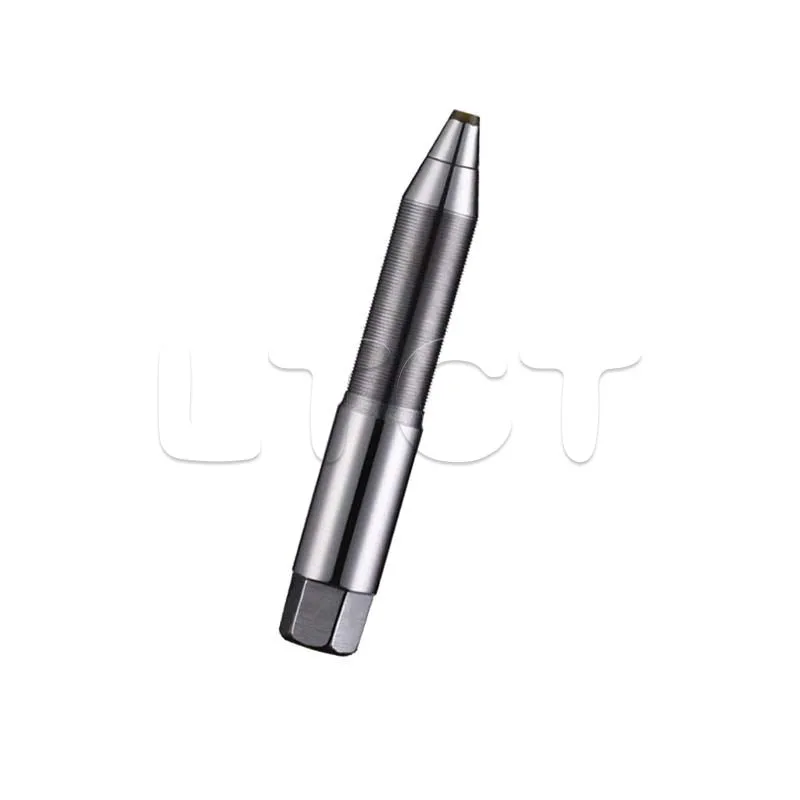

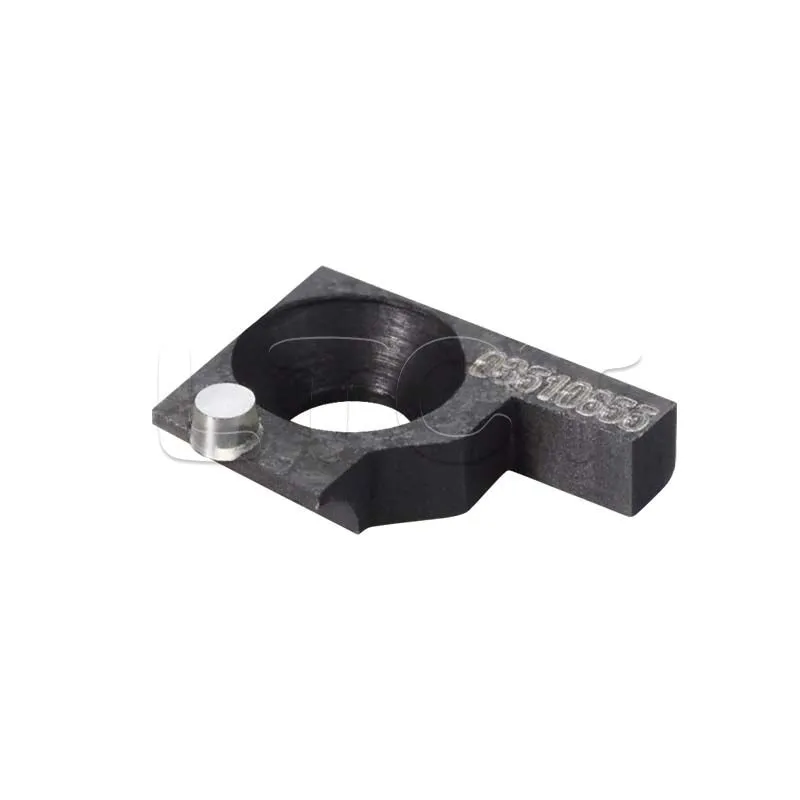

Скользящий шпиндель (также называемый скользящим башмаком) представляет собой разновидность оснастки, устанавливаемой на электрические гравировальные станки для содействия в гравировке медных пластин.
Скользящий шпиндель (также называемый «скользящим башмаком») представляет собой вспомогательный элемент,
устанавливаемый на электрические гравировальные станки для облегчения процесса гравировки медных пластин.
Скользящий шпиндель производства компании HELL служит для поддержания заданного расстояния между
гравировальной иглой и медной пластиной. Торцевая поверхность шпинделя HELL имеет специальную сферическую обработку,
что обеспечивает его долговечность, устойчивость и удобство в эксплуатации.
Применение:
Скользящий шпиндель Hell подходит для различных типов электронных гравировальных головок, таких как: гравировальная головка B,
C+, D, а также Heliosprint B, Heliosprint C, Heliosprint D и других.

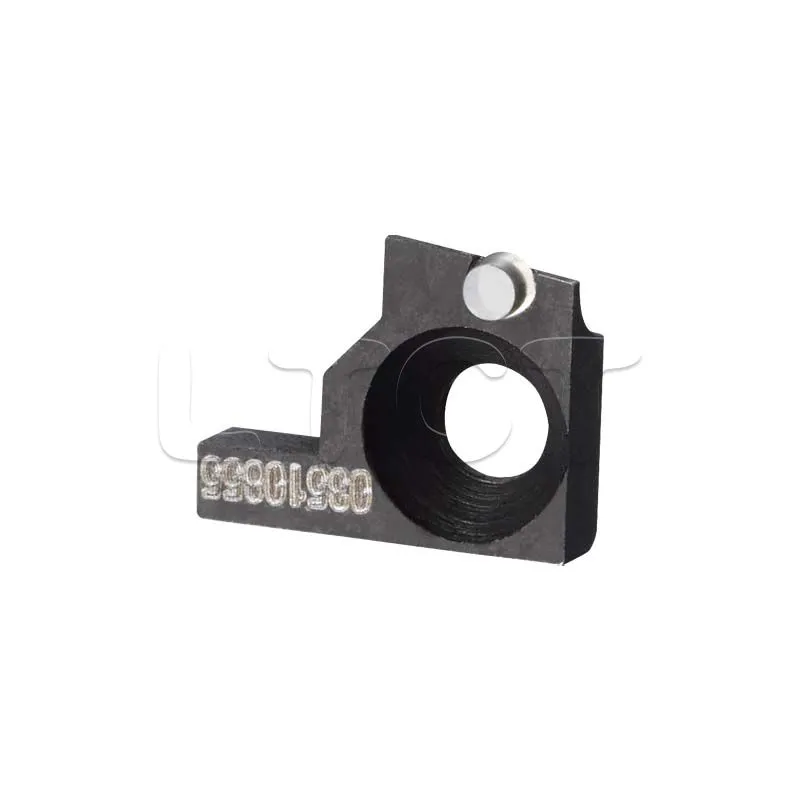

Скользящий башмак Hell 12k подходит для гравировальных головок HelioSprint Ⅲ, Xtreme и 12 кГц.
Скользящий башмак Hell для камеры подходит для гравировальных машин K500 G3 и K500 G3 XL.
Внимание:
При установке скользящего башмака не касайтесь алмазной режущей кромки непосредственно руками или какими-либо предметами.

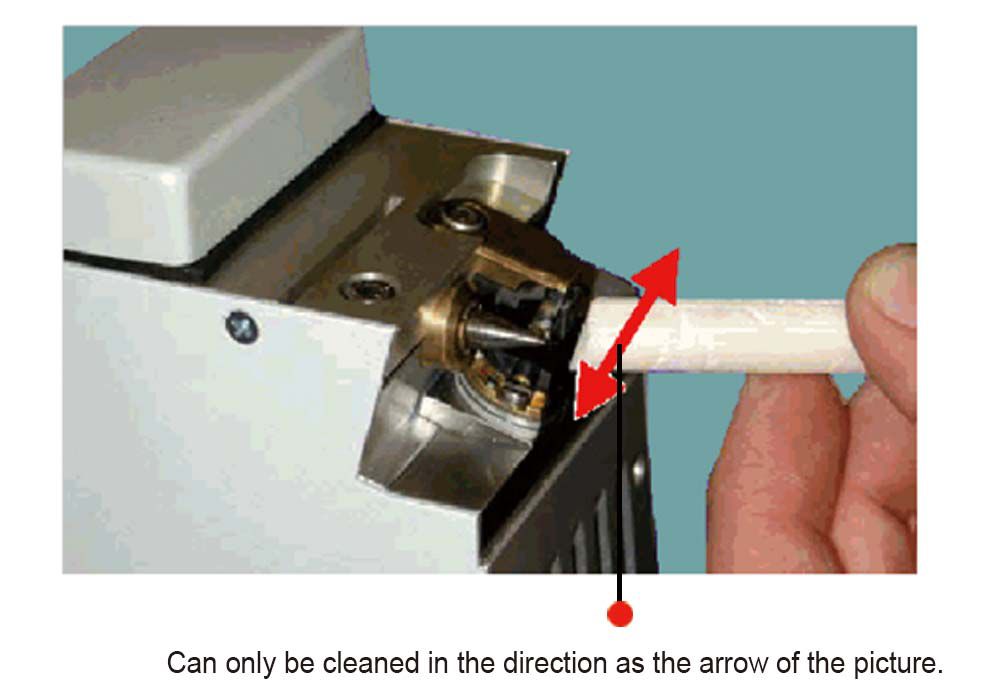

Если требуется очистка, используйте изопропиловый спирт или ацетон, а также безворсовую ткань либо бузиновую сердцевину.
Если для удаления специфических загрязнений требуется более интенсивная очистка, пожалуйста, согласуйте свои действия с нами.
Как проверить качество скользящей накладки?
Прозрачность, наблюдаемая под профессиональным диагностическим оборудованием, свидетельствует об идеальном состоянии
скользящей накладки.
После некоторого времени эксплуатации алмазная поверхность скользящей накладки подвержена механическому износу,
и если царапины серьезные, требуется повторная полировка.

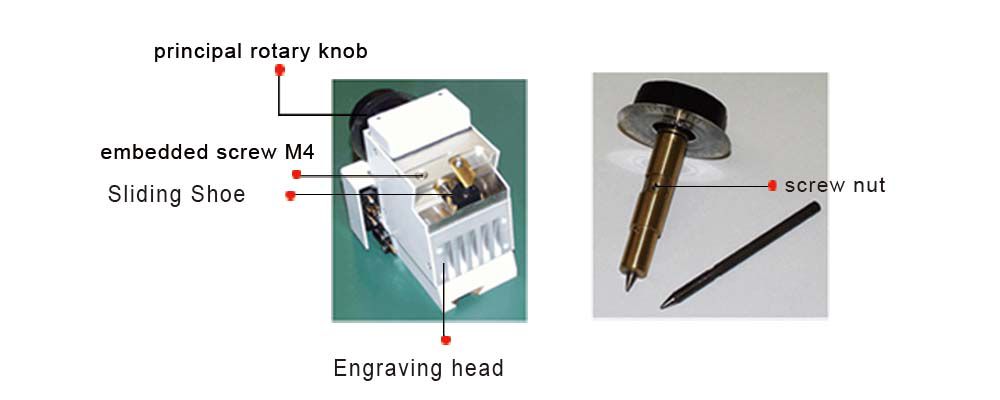

Порядок использования
1. Прежде всего, необходимо тщательно очистить поверхность гравировальной головки с помощью щетки.
2. Выкрутите установочный винт (M4), затем потяните подвижный шпиндель (находящийся в ручке вращения шпинделя) вперед.
3. Полностью извлеките подвижный шпиндель.
4. Снимите крышку с ручки вращения шпинделя.
5. Открутите нижнюю крепежную гайку, затем снимите ручку вращения со шпинделя.
6. Установите ручку вращения на новый подвижный шпиндель.
7. Зафиксируйте шпиндель подвижного элемента с помощью гайки так, чтобы между ними не оставалось зазора.
8. Установите подвижный шпиндель обратно в гравировальную головку.
9. Затяните установочный винт (M4) с моментом 1,4 Н·м.
10. Установите гравировальную головку на направляющую электрического гравировального инструмента.
11. Вращайте шпиндель подвижного элемента по часовой стрелке до тех пор, пока в микроскопе не станет виден подвижный V-образный элемент.
12. Продолжайте вращать подвижный шпиндель до тех пор, пока кончик иглы не перестанет быть виден в микроскопе.
13. Снимите гравировальную головку с направляющей электрического гравировального инструмента.
Замена шпинделя подвижного элемента завершена.
① Послепродажное обслуживание
Уход за алмазным инструментом имеет первостепенное значение. Если возникает необходимость в очистке, аккуратно протрите
алмазный инструмент изопропиловым спиртом или ацетоном, используя безворсовую ткань или специальную салфетку.
Если для удаления специфических загрязнений требуется более интенсивная очистка, пожалуйста, проконсультируйтесь с нами.
② Гарантия качества
Компания Litian Century Diamond Tools располагает передовым контрольно-измерительным оборудованием и штатом квалифицированных
инспекторов, что позволяет нам осуществлять контроль качества на каждом этапе производственного процесса.
Кроме того, каждый отдельный инструмент отправляется заказчику только после прохождения профессиональной проверки в нашем
Центре контроля качества.
③ Услуги по ремонту
Для многофункциональных инструментов, подлежащих ремонту, мы предлагаем услугу восстановления, позволяющую вернуть
вашим алмазным инструментам состояние «нового изделия» в кратчайшие сроки. Наша система послепродажного обслуживания
позволяет вам отслеживать статус ремонта ваших инструментов в режиме реального времени.

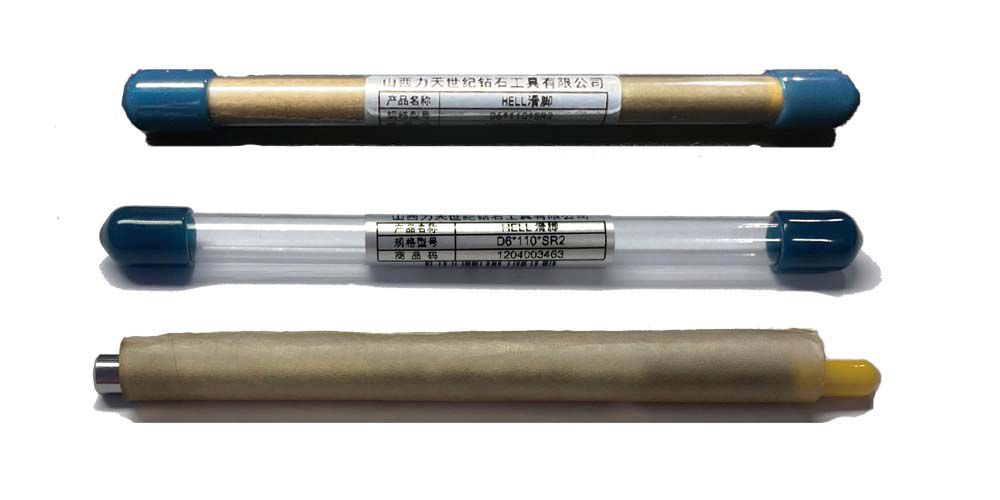

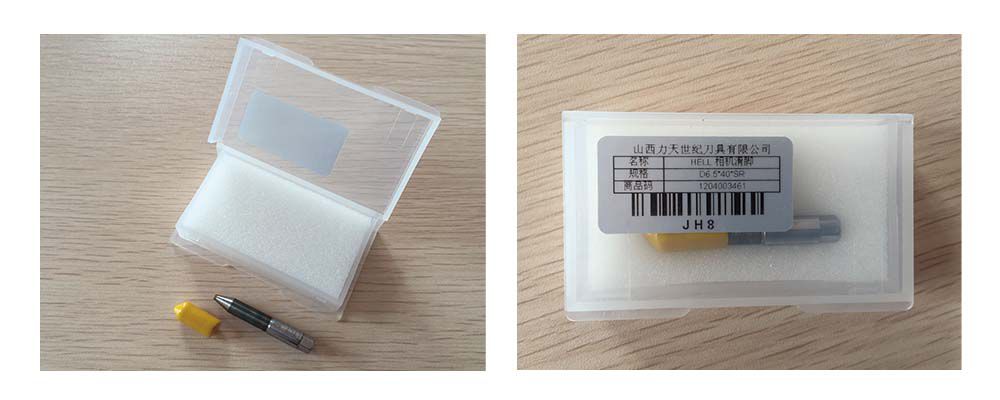

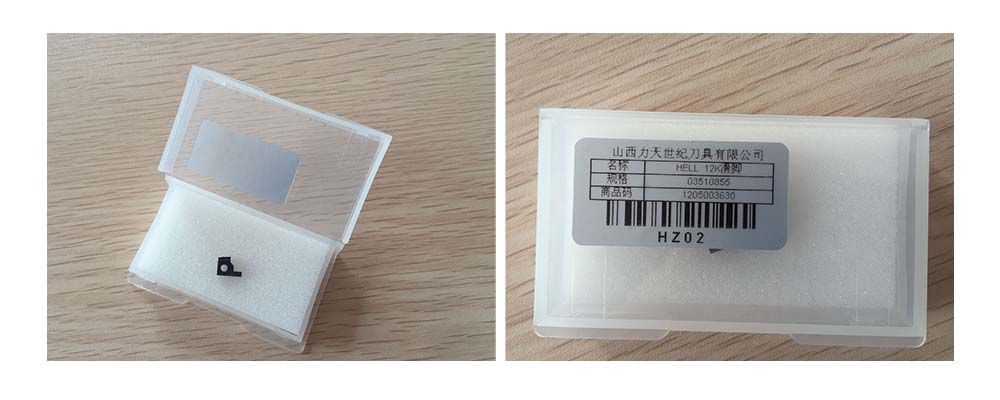

④ Упаковка
⑤ Доставка
Мы можем организовать доставку ваших товаров авиатранспортом, службами DHL, FedEx, а также любыми другими удобными для вас способами.
