Электрооптическая промышленность

Нашисверхточные одноточечные алмазные инструменты (SPDT), обладающие возможностями наноразмерной обработки, высокой твердостью, низким коэффициентом трения и отличной теплопроводностью, идеально отвечают строгим требованиям, предъявляемым к оптическим компонентам в отношении точности и качества поверхности. Их применение охватывает всю производственную цепочку, от бытовой электроники (например, оптических форм для мобильных телефонов, устройств для "умного дома", автомобильных объективов и т.д.), инфракрасных линз для мониторинга безопасности до промышленных и авиационных оптических систем обнаружения.

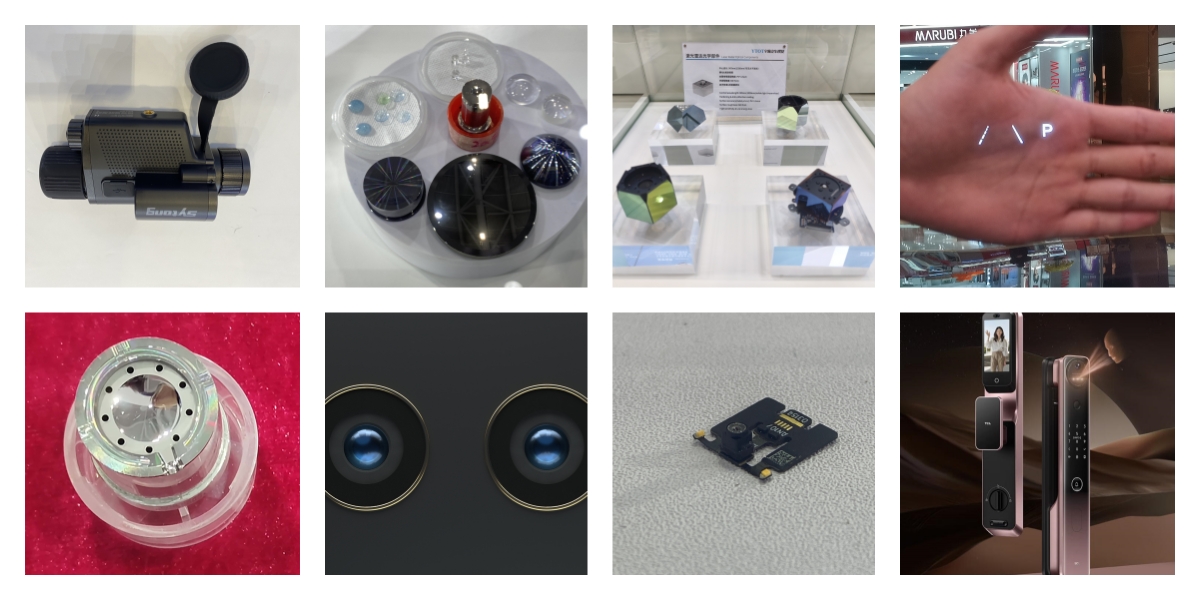

1.Смартфон

Линзовый модуль с высокой кривизной: Используется для прецизионной обработки телеобъективов-перископов, многокамерные модули и сверхширокоугольные объективы для мобильных телефонов.

Микрооптические компоненты AR/VR: Поддержка наноразмерной обработки прецизионных объективов, таких как микропроекционные объективы и пространственные модуляторы света (SLM).

Оптические компоненты для камер под дисплеем: Обработка ультратонких линз и матриц микрообъективов для удовлетворения требований к интеграции с экранами мобильных телефонов.

2. Автомобильные объективы (для автономного и интеллектуального вождения)

Модуль камеры ADAS: Высокоточные асферические линзы для распознавания полосы движения и пешеходов.

Оптические компоненты лидара: Производство лидарных зеркал, коллимирующих линз и оптоволоконных элементов.

Система отображения HUD на лобовом стекле: Обработка поверхностных призм произвольной формы и композитных оптических пленок.

3. Устройства для "умного дома"

"Умные" камеры и датчики: такие как модули объективов и оптические фильтры для камер видеонаблюдения и датчиков мониторинга окружающей среды.

Биометрический модуль: Миниатюрные оптические линзы для распознавания лиц и радужной оболочки глаза (например, встраиваемые в интеллектуальные дверные замки и бытовую технику).

Датчик внешней освещенности: Используются высокоточные диффузные отражающие пластины и оптические спектроскопические компоненты.

4. Мониторинг безопасности

Инфракрасный тепловизионный объектив: Обработанные длинноволновые инфракрасные линзы (LWIR) для распознавания целей ночью или в сложных условиях.

Широкоугольные объективы с низкой освещенностью: например, объективы для мониторинга с высоким разрешением в интеллектуальных транспортных системах.

Объективы для высокоскоростных купольных камер: Группа прецизионных объективов, обеспечивающих широкое поле зрения и быстрое увеличение.

5. Инфракрасный детектор

Аэрокосмические инфракрасные системы обнаружения: Линзы из кристаллов германия и фторида кальция для спутникового дистанционного зондирования и тепловизоров беспилотных летательных аппаратов.

Медицинское диагностическое оборудование: например, эндоскопы, миниатюрные инфракрасные оптические компоненты спектрометров.

Оборудование для промышленного контроля Бесконтактные инфракрасные линзы для измерения температуры для высокотемпературных печей и металлургической промышленности.

Технология SPDT используется во всех отраслях оптической промышленности - от форм для микролинз в бытовой электронике, инфракрасных оптических компонентов в системах мониторинга безопасности до высокоточных

систем обнаружения в аэрокосмической промышленности. Он отвечает основным требованиям к оптическим компонентам, предъявляемым к сложным криволинейным поверхностям, высокой точности и качеству поверхности благодаря возможностям наноразмерной формовки.

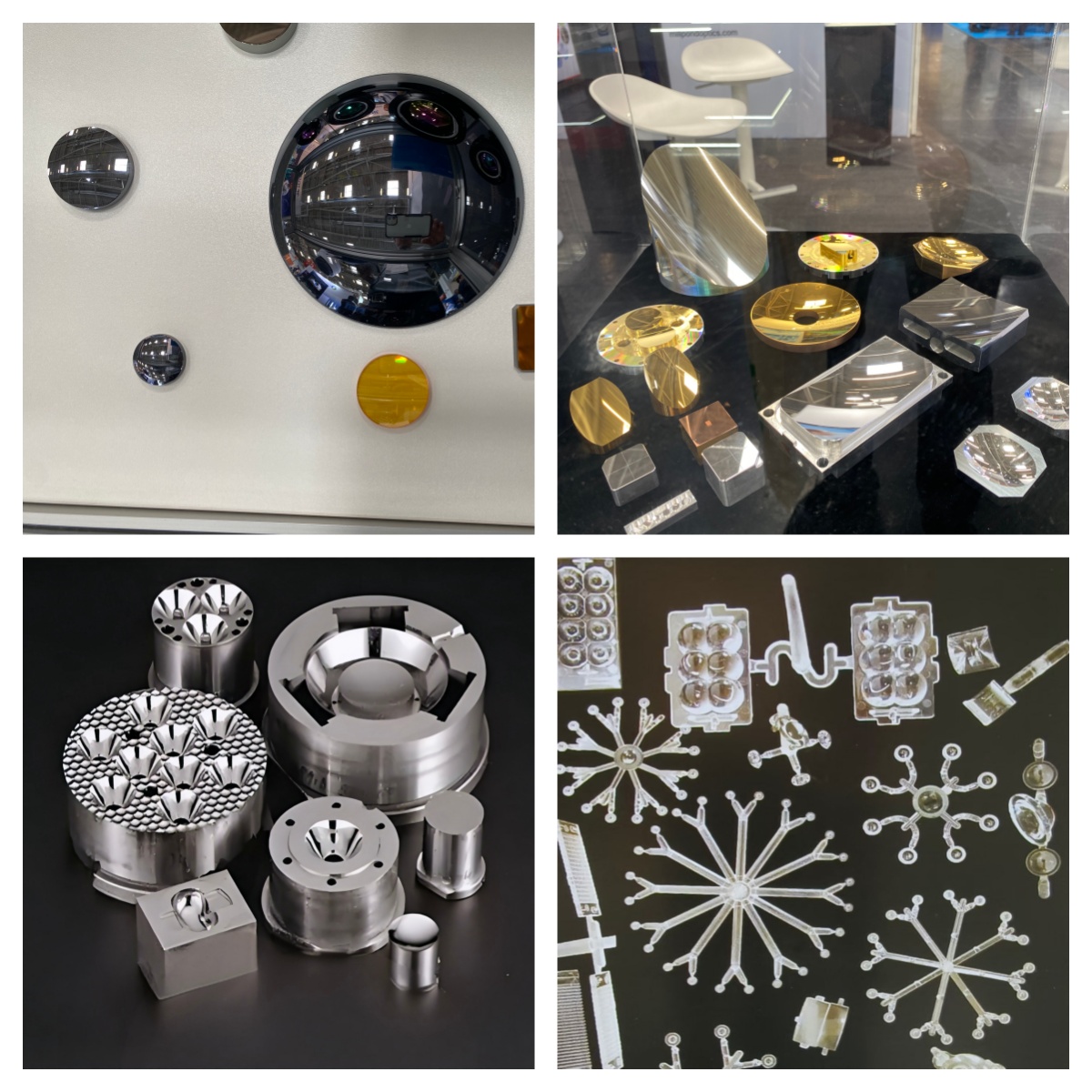

Для решения этих разнообразных задач SPDT используется двумя основными способами: прямой обработкой готовых оптических компонентов и непрямой обработкой прецизионных пресс-форм.

При прямой механической обработке монокристаллические алмазные инструменты используются для создания оптических поверхностей непосредственно на материалах, которые невозможно отполировать обычными способами, таких как инфракрасные кристаллы

(германий, кремний, фторид кальция, селенид цинка) и высокоточные металлические зеркала (алюминий, медь) для аэрокосмической промышленности, лазерных систем, и инфракрасные детекторы. Такой подход обеспечивает

субнанометровую шероховатость поверхности и точность формования без повреждения внутренней поверхности.

Для оптики из пластика большого объема SPDT применяется косвенно для изготовления формовочных вставок. Эти вставки, как правило, изготавливаются из стали с никель-фосфорным покрытием (NiP) или из никеля, не содержащего электролита,

который может быть обработан алмазной обработкой для придания оптического качества. Полученные формы позволяют экономично воспроизводить сложные асферические линзы и линзы произвольной формы, используемые в камерах смартфонов, модулях ADAS.,

Устройства AR/VR и датчики для "умного дома". Примеры материалов, обработанных с помощью SPDT, включают инфракрасные кристаллы для непосредственного изготовления деталей и формовочные вставки с зазубренным покрытием для непрямого производства.

Основные преимущества и технические характеристики

1. Точность обработки поверхности на нанометровом уровне и оптические характеристики

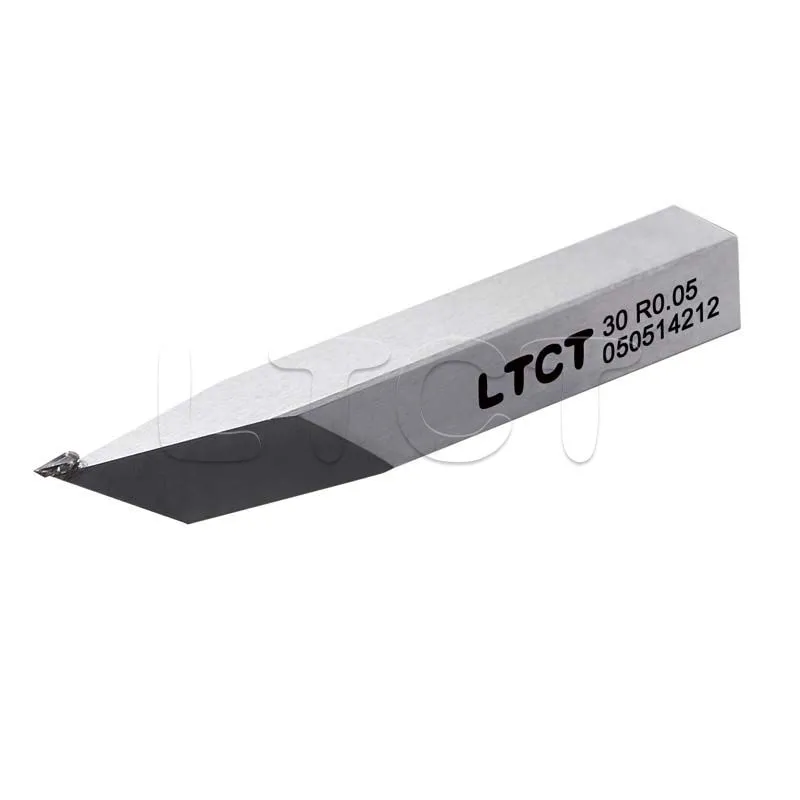

НашиИнструменты SPDTобеспечивают субнанометровую точность обработки поверхности, что делает их пригодными для обработки поверхностей произвольной формы высокого порядка и сложных оптических структур, таких как матрицы микролинз, призмы произвольной формы и зеркала. Эти возможности точной обработки обеспечивают превосходную производительность оптических компонентов в таких областях применения, как визуализация, освещение и сенсорика.

2. Совместимость с различными материалами и гибкость обработки

Технология SPDT поддерживает обработку различных материалов, включая пластмассы (например, акрил, поликарбонат), металлы (например, алюминий, медь) и инфракрасные кристаллы (например, фторид кальция, германий). Эта универсальность делает его пригодным для изготовления различных оптических элементов, таких как зеркала, оптоволоконные соединители и матрицы микролинз.

3. Эффективное производство и контроль затрат

Процесс SPDT устраняет необходимость в традиционных этапах полировки, сокращая время и затраты на последующую обработку. Он идеально подходит для массового производства таких компонентов, как пресс-формы для объективов смартфонов, автомобильные объективы и линзы для контроля безопасности. Кроме того, SPDT позволяет изготавливать высокоточные пресс-формы, снижая затраты на пресс-формы и сокращая производственные циклы.

В высокотехнологичнойэлектрооптической промышленноститакие компоненты, как инфракрасные линзы, решетки, лазерные окна и волоконно-оптические соединительные элементы, требуют исключительной точности поверхности и субнанометровой шероховатости. В LTCT мы придерживаемся мировых стандартов производства и предлагаемсверхточные одноточечные алмазные инструменты (SPDT)оборудование, специально разработанное для работы с твердыми и хрупкими материалами, такими как оптическое стекло, сапфир и кремний. Наши инструменты обеспечивают точность резки на наноуровне и зеркальную отделку поверхности.

Сочетая наши передовые знания в области материалов с индивидуальными конструкциями инструментов, мы предлагаем комплексные решения - от изготовления инструмента и позиционирования на станке до систем обратной связи при резании. Наши алмазные инструменты с ультразвуковой поддержкой, оснащенные нанометровым управлением, эффективно снижают тепловую деформацию и остаточное напряжение резания. Эти инструменты идеально подходят для изготовления полупроводниковых фотошаблонов и высокоточных оптических компонентов.

• Прецизионный контроль: Профили наконечников изготавливаются с нанометровыми размерами и интегрированы с механическими системами позиционирования в режиме реального времени для обеспечения согласованности и повторяемости формирования оптической поверхности.

• Исключительная твердость и износостойкость: Наши инструменты, изготовленные из монокристалла или синтетического алмаза, обеспечивают сверхнизкое трение и исключительную долговечность, особенно при обработке таких материалов, как нитрид кремния или сапфир.

• Интеллектуальная обработка: Благодаря мониторингу акустических и вибрационных сигналов в режиме реального времени мы следим за тем, чтобы каждая траектория резания соответствовала оптимальной ориентации кристаллов и оси твердости материала, что обеспечивает максимальную эффективность обработки и качество поверхности.

Выбрав LTCT в качестве партнера, мы можем помочь вам достичь:

• Шероховатость поверхности составляет всего 1 нм, что обеспечивает зеркальную чистоту поверхности;

• Стабильность обработки повышается более чем на 30%, что значительно снижает количество дефектов;

• Сервисная поддержка полного цикла: от оценки образцов и выбора инструмента до настройки на станке, рекомендаций по параметрам и послепродажной технической помощи.

Если вы в настоящее время производитеоптические линзы, инфракрасные окна, лазерные соединителиилиоптические решетки, мы приглашаем вас к сотрудничеству с нами. Мы готовы предоставить образцы инструментов, оценку огранки и технические консультации, которые помогут вам оптимизировать процессы и повысить производительность. Давайте вместе продвигать электрооптическую обработку.
