1. Неверный ввод размера формного цилиндра или чрезмерное биение, приводящие к короткому замыканию между катод

ом и анодом и выгоранию анода.

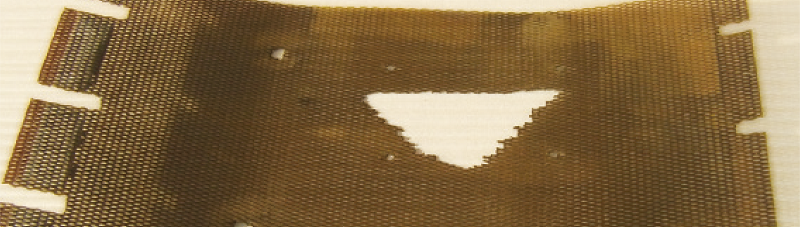

Описание: Короткое замыкание между катодом и анодом приводит к локальному обгоранию и повреждению платинированных титановых анодов.

Причина: В процессе производства неправильный ввод технических характеристик или неисправность датчика предельных значений,

 а также чрезмерное колебание гальванизированной детали или падение детали в гальваническую ванну могут вызвать короткое

замыкание между катодом и анодом, что приводит к повреждению платинированных титановых анодов.

Рекомендации по устранению неисправности:

a. Снизить количество производственных ошибок.

b. Переместить поврежденный анод в менее часто используемое краевое положение.

c. Заменить поврежденный платинированный анод.

2. Прямое удаление избытка серной кислоты в ванне для хромирования приводит к прилипанию непроводящего сульфата бария к аноду,

что вызывает плохой контакт между анодом и раствором для хромирования и искрение.

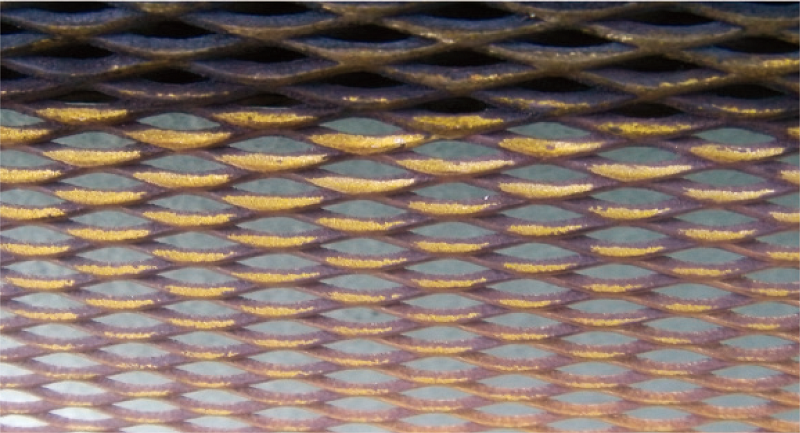

Описание: Искрение и повреждение анода, вызванные плохим контактом между отложениями на поверхности платинированного титанового анода

 и электролитом.

Первопричина: При повышенном содержании серной кислоты в ванне хромирования в нее непосредственно вводят карбонат бария для нейтрализации избытка

кислоты. Образующийся при этом сульфат бария циркулирует вместе с электролитом и осаждается на поверхности платинированного анода.

Сульфат бария не обладает электропроводностью, вследствие чего в процессе электролиза в местах его контакта с электролитом на поверхности

анода возникают электрические разряды. Накопление сульфата бария на аноде приводит к ухудшению контакта между анодом и электролитом,

что вызывает искрение и повреждение платинированного анода.

Корректирующие действия:

a. Категорически запретить непосредственное введение карбоната бария в ванну хромирования с целью нейтрализации серной кислоты.

b. Регулярно удалять твердые примеси со дна ванны хромирования.
