1. Использование фторсодержащих добавок в растворе для хромирования значительно

сокращает срок службы платинированных титановых анодов.

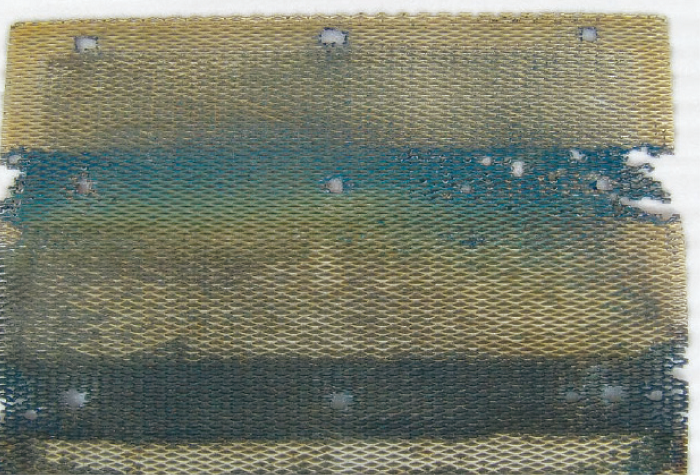

Описание явления: В ванне для хромирования используется фторсодержащий подавитель образования хромового тумана. Продукты разложения подавителя

прилипают к платинированным титановым анодам и вызывают коррозию титановой подложки, в результате чего срок службы анода сокращается до

 16 месяцев.

Основная причина: Использование фторсодержащих подавителей образования хромового тумана или фторсодержащих добавок в ванне для

 хромирования приводит к образованию фторид-ионов, которые вызывают коррозию титановой подложки платинированных титановых анодов.

Это приводит к отслоению платинового слоя и значительно сокращает срок службы анода.

Меры по устранению проблемы:

а. Полностью заменить раствор для хромирования и строго запретить использование любых добавок, содержащих фторид-ионы.

б. Если необходимо использовать фторсодержащие добавки, замените анод в ванне для хромирования на анод из свинцового сплава,

а платинированные титановые аноды используйте в ваннах для хромирования без фторсодержащих добавок.

2. Чрезмерно малое расстояние между катодом и анодом вызывает локальное избыточное

 распределение тока на аноде, что приводит к его повреждению.

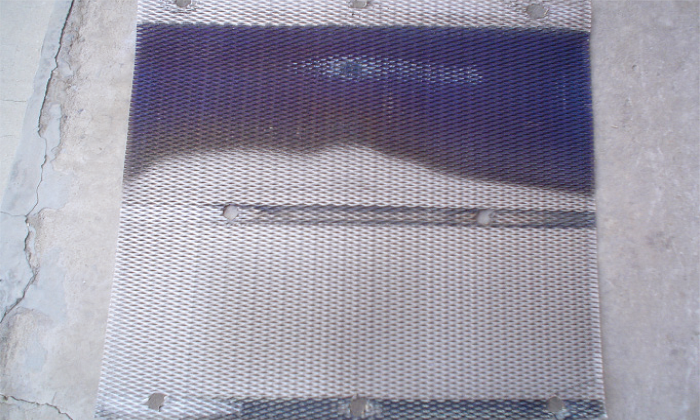

Описание явления: Платинированные титановые аноды, расположенные ближе к заготовке, повреждаются, при этом платиновый слой полностью истощается,

в то время как участки, расположенные дальше от заготовки, остаются неповрежденными, а платиновый слой находится в хорошем состоянии.

Основная причина: Неравномерное расстояние между катодом и анодом во время гальванического покрытия приводит к более высокой плотности тока

 на участках анода, расположенных ближе к заготовке. Это ускоряет локальное старение платинового анода.

Меры по устранению проблемы: Регулярно меняйте положение анодов в гальванической ванне. Например,

 переместите часто используемые центральные участки анода на менее используемые стороны или переверните аноды вертикально.

Это помогает обеспечить более равномерное распределение плотности тока по анодам и предотвращает локальное повреждение,

вызванное чрезмерно высокой плотностью тока.

3. Неправильное соотношение площадей катода и анода приводит к чрезмерной плотности

тока на аноде, тем самым сокращая срок его службы.

Описание явления: Платиновый слой равномерно отслаивается по всей поверхности анода, в некоторых областях наблюдаются локальные повреждения

от дугового разряда.

Основная причина: Первоначальная конструкция оборудования для хромирования не позволила правильно рассчитать площадь

 платинированных титановых анодов. В процессе производства соотношение площадей катода и анода падает ниже 1:1,5,

что приводит к работе анода при чрезмерно высокой общей плотности тока. Это приводит к преждевременному выходу из

строя или повреждению платинированных титановых анодов.

Меры по исправлению ситуации:

Определить максимально допустимый ток для гальванической ванны, исходя из общей площади анода. Как правило, плотность тока

а аноде не должна превышать 40 А/дм².

При нанесении покрытий на крупные компоненты, где расчетный ток превышает этот максимум, следует уменьшить плотность

 тока и соответственно увеличить время нанесения покрытия для достижения требуемой толщины хромового слоя.

Длительная работа при высоких плотностях тока ускоряет процесс старения платинированных титановых анодов и значительно сокращает

срок их службы.
