① Влияние концентрации хромового ангидрида

Хромовый ангидрид служит основным источником шестивалентного хрома, и его концентрация оказывает существенное влияние на характеристики гальванического покрытия. Высокая концентрация хромового ангидрида повышает электропроводность электролита и усиливает блеск покрытия, однако при этом снижает твердость хромового слоя и уменьшает износостойкость печатной формы. Использование умеренной концентрации хромового ангидрида обеспечивает более высокий выход по току и лучшую рассеивающую способность, а также формирование более твердого и износостойкого хромового слоя, хотя и с меньшим блеском. В связи с этим для хромирования цилиндров глубокой печати, как правило, применяются растворы хромового ангидрида средней концентрации.

② Влияние концентрации серной кислоты

Концентрация серной кислоты оказывает существенное влияние на качество гальванического покрытия. Если содержание серной кислоты слишком низкое, осаждение хрома на катоде затрудняется, что приводит к формированию шероховатого, менее блестящего покрытия с пониженной твердостью. И наоборот: если содержание серной кислоты слишком высокое, процесс осаждения хрома также тормозится. Лишь при соблюдении правильного соотношения серной кислоты и шестивалентного хрома катодная реакция протекает нормально, обеспечивая получение блестящего покрытия высокой твердости.

③ Влияние содержания трехвалентного хрома

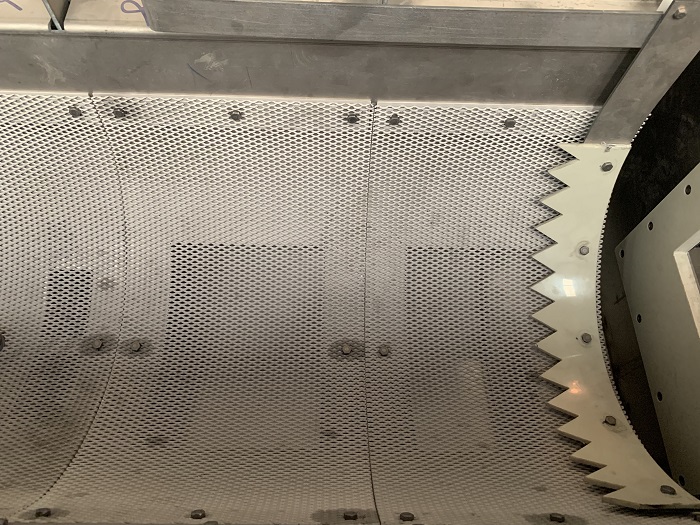

Определенная концентрация трехвалентного хрома является необходимым условием для работы раствора хромирования. Без наличия трехвалентного хрома эффективное осаждение металлического хрома на катоде невозможно. Перед началом эксплуатации раствор должен пройти предварительную электролитическую обработку для накопления в нем необходимого количества трехвалентного хрома. В процессе производства поддержание соотношения площадей анода и катода на уровне 2:1 или 3:2 способствует стабилизации уровня трехвалентного хрома. При недостатке трехвалентного хрома для электролиза могут использоваться катоды большой площади в сочетании с анодами малой площади; при избытке же применяется обратный подход. На практике недостаток трехвалентного хрома приводит к снижению рассеивающей способности раствора и выхода по току, ухудшению блеска и твердости покрытия, а также ослаблению его кроющей способности. Избыток трехвалентного хрома ведет к получению черных, шероховатых покрытий с низким блеском и сужению диапазона плотностей тока, обеспечивающих получение блестящего покрытия.

④  Влияние ионов железа

В процессе гальванического осаждения, если стальной цилиндр не герметизирован должным образом, в электролит могут попасть ионы железа и другие вредные примеси. При достижении ионами железа определенной концентрации происходит снижение плотности тока, ухудшение блеска покрытия и его потемнение. В связи с этим необходимо принимать строгие меры для предотвращения загрязнения электролита ионами железа.

⑤  Взаимосвязь твердости, температуры и силы тока

В стандартных условиях гальванического осаждения твердость хромового покрытия тесно зависит от температуры и силы тока. Получить хромовое покрытие высокой твердости возможно лишь при условии применения оптимальных значений силы тока и температуры. Как правило:

· Низкая температура и высокая плотность тока: покрытие приобретает темно-серый оттенок; оно отличается высокой твердостью, но при этом обладает значительной хрупкостью.

· Высокая температура и низкая плотность тока: покрытие приобретает молочно-белый оттенок; оно отличается низкой твердостью, но хорошей пластичностью.

· Умеренная температура и плотность тока: покрытие демонстрирует превосходный блеск и высокую твердость.

Свяжитесь с нами, чтобы заказать платиновые аноды для процессов хромирования!
