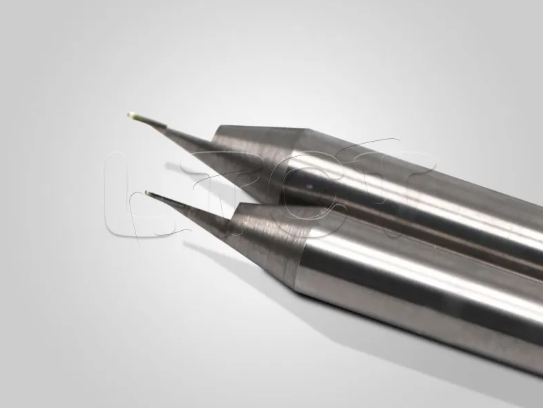

Алмазный инструмент из MCD: точность и качество обработки

Инструменты из монокристаллического алмаза (MCD) изготавливаются из цельного, безупречного алмазного кристалла и отличаются исключительной остротой и непревзойденной точностью, что делает их идеальными для задач сверхточной обработки. Они широко применяются при обработке цветных металлов, пластмасс и оптических материалов, обеспечивая превосходное качество поверхности и высокую точность размеров, что зачастую позволяет сократить или полностью исключить необходимость в последующей полировке. Однако из-за высокой начальной стоимости и присущей им хрупкости такие инструменты лучше всего подходят для специализированных высокотехнологичных задач. В результате инструменты из MCD часто используются в таких отраслях, как производство оптики, медицинской техники, электроники, полупроводников и предметов роскоши, где точность и качество поверхности имеют первостепенное значение.

Что делает монокристаллический алмаз уникальным материалом для изготовления инструмента?

Итак, что именно делает монокристаллический алмаз предпочтительным материалом для сверхточных режущих инструментов?

Монокристаллический алмаз (MCD) отличается единой непрерывной структурой кристаллической решетки. Такая безупречная и однородная кристаллическая структура обеспечивает материалу исключительную твердость, выдающуюся износостойкость и превосходную теплопроводность. Что особенно важно, она позволяет формировать сверхъострые режущие кромки на атомном уровне — значительно более острые, чем у инструментов из любых других материалов, — что и лежит в основе его применения для сверхточной механической обработки.

На грани совершенства: понимание структуры монокристалла

Представьте себе алмаз, который состоит не из множества мелких сросшихся кристаллов, а представляет собой единый, непрерывный кристалл. Именно в этом и заключается суть монокристаллического алмаза.

В отличие от поликристаллического алмаза (PCD), состоящего из множества скрепленных между собой алмазных зерен, MCD обладает однородной и непрерывной атомной структурой. В нем отсутствуют границы зерен — зоны соприкосновения отдельных кристаллов, где в поликристаллических материалах могут возникать участки с пониженной прочностью.

Посмотрите на это так:

· PCD: Подобно стене, сложенной из множества отдельных кирпичей. Швы с раствором между кирпичами могут служить потенциально слабыми местами.

· MCD: Словно конструкция, высеченная из цельного каменного блока. Она сохраняет единообразие и целостность по всей своей структуре.

Именно это фундаментальное отличие — отсутствие границ зерен — обеспечивает MCD многие уникальные преимущества при использовании в качестве инструментального материала. Это гарантирует высокую предсказуемость и стабильность рабочих характеристик (вплоть до атомного уровня), что делает MCD идеальным материалом для сверхточной обработки и получения поверхностей с зеркальным качеством отделки.

Основные свойства материала: твердость, износостойкость и теплопроводность.

Идеальная, непрерывная кристаллическая решетка монокристаллического алмаза (MCD) обеспечивает уникальное сочетание свойств, делающих этот материал высокоэффективным для прецизионной резки.

Исключительная твердость

Алмаз известен как один из самых твердых материалов, и MCD в полной мере обладает этим свойством. Исключительная твердость позволяет использовать его для обработки труднообрабатываемых материалов при минимальной деформации режущей кромки. В результате инструменты из MCD способны сохранять точность геометрии и высокие режущие характеристики в течение длительного времени эксплуатации.

Исключительная износостойкость

Исключительная твердость MCD напрямую обусловливает его превосходную износостойкость. В сочетании с однородной кристаллической структурой это обеспечивает исключительную стойкость к абразивному износу в процессе механической обработки. При использовании в оптимальных для данного материала областях — в частности, при обработке цветных металлов, пластмасс и оптических материалов — инструменты из MCD изнашиваются значительно меньше, чем инструменты из многих традиционных материалов. Это обеспечивает более длительный срок службы инструмента и стабильность результатов обработки.

Превосходная теплопроводность

MCD также отличается исключительно высокой теплопроводностью, превосходящей показатели многих распространенных конструкционных материалов, включая медь. В процессе механической обработки тепло, выделяющееся в зоне резания, может быстро отводиться от режущей кромки и рассеиваться через корпус инструмента.

Такое эффективное управление тепловыми процессами обеспечивает ряд важных преимуществ:

· Способствует снижению температуры режущей кромки, уменьшая термический износ и продлевая срок службы инструмента.

· Минимизирует накопление тепла в заготовке, способствуя сохранению точности размеров.

· Снижает риск термического повреждения при обработке хрупких деталей или материалов, чувствительных к нагреву, таких как полимеры и оптические пластики.

Следует отметить, что фактические значения твердости и теплопроводности могут незначительно варьироваться в зависимости от таких факторов, как качество кристаллов, кристаллографическая ориентация и методы изготовления. При выполнении ответственных операций механической обработки всегда рекомендуется обращаться к поставщику инструмента для получения подробных технических характеристик материала.

Как достигается атомарная острота режущей кромки из монокристаллического алмаза (MCD)

Одним из наиболее характерных преимуществ монокристаллического алмаза (MCD) при сверхточной обработке является возможность получения исключительно острых режущих кромок. Это свойство обусловлено непосредственно его монокристаллической структурой и отсутствием границ зерен.

Поскольку MCD представляет собой единую непрерывную кристаллическую решетку, этот материал поддается прецизионному шлифованию и полировке, что позволяет сформировать исключительно острую и гладкую режущую кромку, с которой трудно сравниться материалам, используемым для других инструментов.

Отсутствие границ зерен — отсутствие присущих материалу слабых мест.

В отличие от поликристаллических материалов, MCD не содержит границ зерен, способных служить очагами разрушения. В результате режущая кромка менее подвержена выкрашиванию или образованию микротрещин как в процессе изготовления инструмента, так и при выполнении операций механической обработки.

Непрерывная и равномерная режущая кромка

Непрерывная кристаллическая структура позволяет сформировать режущую кромку вдоль одной кристаллографической плоскости, обеспечивая сплошную и высокооднородную линию реза. Такая структурная однородность необходима для достижения сверхвысокой точности обработки.

Острота края на нанометровом уровне

Инструменты из MCD (монокристаллического алмаза) можно заточить до получения радиуса режущей кромки, измеряемого в нанометрах (миллиардных долях метра). Это значительно острее, чем режущие кромки, обычно получаемые при использовании инструментов из поликристаллического алмаза (PCD) — возможности которых ограничены размером и распределением отдельных алмазных зерен, — а также по сравнению с традиционными твердосплавными инструментами.

Почему важна острота режущей кромки?

Режущая кромка атомной остроты удаляет материал путем чистого среза, а не за счет вдавливания или вспахивания заготовки. На микроскопическом уровне это обеспечивает более плавное удаление материала, снижение сил резания и уменьшение повреждений поверхности.

Именно этот точный механизм срезания материала является ключевой причиной, по которой инструменты из MCD (монокристаллического алмаза) позволяют получать зеркальное качество поверхности, обеспечивать высочайшую точность размеров и формировать сложные микроэлементы, труднодостижимые при использовании других инструментальных материалов.

Какие распространенные формы принимают инструменты MCD?

Теперь, когда мы разобрались, в чем заключается уникальность монокристаллического алмаза (MCD), возникает следующий вопрос: какие именно инструменты изготавливают из этого материала?

Инструменты с режущими элементами из монокристаллического алмаза (MCD) выпускаются в широком ассортименте конфигураций, каждая из которых разработана с учетом требований сверхточной обработки. К числу распространенных видов относятся стандартные сменные пластины для сборных инструментов, прецизионные резцы для токарной и расточной обработки, различные фрезы (в том числе торцевые и концевые), а также фасонные инструменты для получения элементов определенной формы, таких как канавки, профили и фаски. Кроме того, существуют узкоспециализированные MCD-инструменты, применяемые для гравировки, летучего фрезерования и правки шлифовальных кругов. Для решения нестандартных производственных задач возможно изготовление инструментов с MCD-наконечниками по индивидуальному заказу, в точном соответствии с конкретными требованиями технологического процесса.

Стандартные пластины и сменный режущий инструмент

Представьте их себе как сменные лезвия для безопасной бритвы — только для высокотехнологичной механической обработки!

Что это такое: небольшие элементы из монокристаллического алмаза (MCD) точной формы (часто припаянные к твердосплавному основанию), которые механически закрепляются в держателе инструмента.

Почему их используют: при износе режущей кромки не нужно менять весь инструмент целиком — достаточно заменить лишь небольшую и менее дорогую сменную пластину. Такой подход широко применяется во многих процессах механической обработки.

Типовые формы: пластины из MCD (монокристаллического алмаза) часто имеют стандартные для отрасли формы — например, треугольника, квадрата или ромба. Однако их геометрия (углы, подготовка режущей кромки) оптимизирована с учетом свойств материала MCD.

Поскольку размеры, формы и геометрия сменных пластин могут существенно различаться в зависимости от производителя и сферы применения, крайне важно проконсультироваться с поставщиком, чтобы убедиться в правильности выбора пластины для конкретного держателя и решаемой задачи.

Прецизионные токарные и расточные инструменты

Эти инструменты обычно используются на токарных станках, где заготовка вращается, а инструмент придает ей нужную форму.

Токарные резцы: используются для обработки наружного диаметра вращающейся детали. Обычно они состоят из стального хвостовика (корпуса инструмента) и небольшой режущей пластины из монокристаллического алмаза (MCD), которая точно припаяна или прикреплена к его торцу.

Расточные инструменты: используются для обработки внутреннего диаметра отверстия во вращающейся детали с целью его увеличения или повышения точности. Как и токарные резцы, они имеют державку с режущей пластиной из MCD (монокристаллического алмаза), предназначенной для работы внутри отверстия.

Ключевой принцип заключается в том, что инструмент перемещается линейно, в то время как заготовка вращается; это позволяет острой режущей кромке из MCD формировать цилиндрические поверхности с высокой точностью.

Фрезы (например, торцевые, концевые)

В отличие от токарной обработки, при которой вращается заготовка, фрезерование предполагает использование вращающегося инструмента, обрабатывающего неподвижную или медленно перемещающуюся заготовку.

Торцевые фрезы: как правило, это фрезы большого диаметра, предназначенные для обработки широких плоских поверхностей. Торцевая фреза с пластинами из монокристаллического алмаза (MCD) может быть оснащена одной или несколькими такими пластинами, закрепленными на корпусе инструмента. Они позволяют добиться высокой плоскостности и отличного качества чистовой обработки поверхности, особенно при работе с такими материалами, как алюминий или акрил.

Концевые фрезы: они напоминают сверла, но предназначены для резания как торцом, так и боковой поверхностью. Концевые фрезы с режущей частью из монокристаллического алмаза (MCD) применяются для обработки пазов, карманов, контуров и сложных профилей. Как правило, они оснащены одной режущей кромкой из MCD (расположенной на торце или сбоку), закрепленной на корпусе из твердого сплава для обеспечения жесткости.

Инструменты для прорезки канавок, профилирования и снятия фасок

Эти инструменты предназначены для формирования определенных элементов на заготовке.

Инструменты для прорезки канавок: они оснащены узкой режущей пластиной из MCD (монокристаллического алмаза), предназначенной для нарезания на детали канавок или пазов заданной ширины и глубины.

Инструменты для профильной обработки: режущей кромке из MCD (монокристаллического алмаза) придается определенная форма — зачастую сложная (например, криволинейная или сочетающая различные углы), — для воспроизведения точного профиля на заготовке.

Инструменты для снятия фаски: они оснащены режущей кромкой из MCD (монокристаллического алмаза), расположенной под углом, что позволяет получать чистую и точную фаску на кромке детали.

Точность конечного элемента напрямую зависит от того, насколько точно сформирована сама режущая кромка из MCD.

Специализированный инструмент (например, граверы, правящий инструмент, летучие фрезы)

Помимо более распространенных типов инструментов, MCD также применяется в ряде узкоспециализированных областей.

Гравировальные инструменты: это инструменты с очень тонким наконечником из монокристаллического алмаза (MCD), предназначенные для нанесения точных линий и узоров — зачастую при выполнении декоративных работ или маркировке.

Правящий инструмент: в отличие от режущего инструмента, правящие инструменты с рабочими элементами из монокристаллического алмаза (MCD) не используются для непосредственной обработки заготовки. Они служат для профилирования и правки (заточки) обычных шлифовальных кругов (например, из оксида алюминия или карбида кремния), обеспечивая поддержание оптимальной эффективности шлифования.

Летучие фрезы: как правило, они представляют собой простой держатель инструмента с одним режущим элементом из монокристаллического алмаза (MCD), выступающим наружу. При вращении на высокой скорости единственная режущая кромка описывает траекторию большого диаметра, обеспечивая получение исключительно плоских и гладких поверхностей. Они особенно эффективны в оптике и при выполнении работ, требующих получения поверхностей большой площади с зеркальным качеством обработки.

Для каких приложений наиболее важна точность MCD?

Инструменты из монокристаллического алмаза (MCD) наиболее полезны в тех случаях, когда требуется исключительная точность, сверхгладкое качество поверхности и минимальная постобработка. Они особенно эффективны при обработке определенных цветных металлов, полимеров, оптических компонентов, медицинских приборов и высококачественных потребительских товаров.

Сверхточная механическая обработка цветных металлов (Al, Cu, Au и др.)

Инструменты из MCD демонстрируют исключительные результаты при обработке мягких цветных металлов, когда требуются безупречное качество поверхности и высокая точность размеров. Благодаря сверхъострой режущей кромке обеспечивается чистое срезание материала, а не его вырывание, что зачастую позволяет обойтись без последующей полировки.

• Алюминиевые сплавы: широко используются для изготовления глянцевых пресс-форм, отражающих поверхностей, а также прецизионных компонентов для аэрокосмической и электронной промышленности. Технология MCD помогает добиться качества обработки поверхности пресс-форм непосредственно после механической обработки.

· Медь: Идеально подходит для изделий с высокой отражающей способностью, таких как оптические зеркала и прецизионные электрические компоненты. Технология MCD позволяет получать поверхности исключительной гладкости.
· Золото, серебро, платина: используются в ювелирном деле и производстве высококлассной электроники, где критически важны точность формы и зеркальная чистота поверхности.

· Латунь и бронза: широко применяются в декоративных элементах, прецизионных подшипниках и музыкальных инструментах, требующих высокого качества обработки поверхности.

Безупречная зеркальная отделка полимеров и акрила

При механической обработке пластмассы легко могут оплавиться, покрыться следами от внутренних напряжений или помутнеть. Острая режущая кромка инструмента из MCD снижает тепловыделение и обеспечивает чистый рез полимеров.

· Акрил (ПММА): используется для изготовления кристально прозрачных световодов, панелей дисплеев, вывесок и упаковки косметики — там, где критически важна оптическая прозрачность.

· Поликарбонат (ПК): подходит для прозрачных ударопрочных деталей, требующих гладких оптических или уплотнительных поверхностей.

· Другие полимеры: применяются при изготовлении корпусов медицинских изделий и прецизионных пластиковых компонентов, требующих высокого качества чистовой обработки поверхности.

Ключевая роль в производстве оптических изделий (линз и зеркал)

Производство оптических изделий требует как идеальной точности формы, так и сверхгладкой поверхности во избежание искажения света.

· Алмазное точение: в процессах сверхточной механической обработки часто используются инструменты из монокристаллического алмаза (MCD).

· Инфракрасная оптика: такие материалы, как германий (Ge), кремний (Si) и селенид цинка (ZnSe), обычно обрабатываются с применением MCD-инструментов.

· Металлические зеркала: качество поверхности зеркал из алюминия и меди, предназначенных для телескопов, лазеров и научного оборудования, должно соответствовать уровню, обеспечиваемому технологией MCD.

· Оптические пресс-формы: технология MCD применяется для изготовления высокоточных пресс-форм, используемых в производстве пластиковых линз.

Производство медицинских изделий (имплантатов и контактных линз)

Области медицинского применения требуют биосовместимости, исключительно гладких поверхностей и строгого контроля размеров.

· Контактные и интраокулярные линзы (ИОЛ): метод MCD применяется для непосредственной механической обработки или изготовления сверхточных пресс-форм, используемых в производстве линз.

· Имплантаты: обработка методом MCD позволяет получать гладкие, биосовместимые поверхности на изделиях из титановых сплавов и таких полимеров, как ПЭЭК (PEEK).

· Хирургические компоненты: высокоточные элементы хирургических инструментов также могут изготавливаться с применением технологии MCD.

Электроника, часовое дело и предметы роскоши

В этих отраслях критически важны как внешний вид, так и точность.

· Бытовая электроника: при изготовлении алюминиевых и магниевых корпусов для смартфонов, ноутбуков и планшетов часто применяется алмазный инструмент, обеспечивающий высочайшее качество поверхности.

· Компоненты систем хранения данных: высокоточная механическая обработка необходима для таких деталей, как элементы жестких дисков.

· Часовое производство: используется при изготовлении корпусов, циферблатов, стрелок и декоративных элементов, требующих безупречной чистоты обработки поверхности.

· Предметы роскоши: при создании элитных пишущих принадлежностей, ювелирных изделий и предметов декора технологии MCD применяются для гравировки, формообразования и получения зеркальной поверхности.

Каковы основные преимущества и недостатки использования инструментов MCD?

К числу основных преимуществ использования инструментов из монокристаллического алмаза (MCD) относится возможность получения поверхностей непревзойденного качества — зачастую зеркального блеска непосредственно после обработки на станке, — что позволяет исключить операции финишной полировки или удаления заусенцев. Кроме того, они обеспечивают исключительную точность размеров и стабильность параметров при изготовлении серии деталей.

Однако у этих преимуществ есть и очевидные недостатки. Инструменты с режущей частью из монокристаллического алмаза (MCD), как правило, обходятся значительно дороже инструментов других типов. Они отличаются относительной хрупкостью и требуют бережного обращения, а также стабильных условий обработки для предотвращения выкрашивания режущей кромки. Кроме того, сфера их применения ограничена, поскольку они обычно не подходят для обработки черных металлов, таких как сталь.

Заключение

Инструменты из монокристаллического алмаза представляют собой вершину технологий производства режущего инструмента, предназначенного для обеспечения сверхвысокой точности и зеркального качества поверхности в специализированных областях применения. Их уникальная монокристаллическая структура обеспечивает непревзойденную остроту режущей кромки, что гарантирует исключительную эффективность при обработке совместимых цветных металлов и полимеров.

Тем не менее, MCD не является универсальным решением. Высокая стоимость, относительная хрупкость и несовместимость с черными металлами делают этот материал специализированным инструментом, требующим осторожного и грамотного применения. Решение об использовании MCD принимается на основе тщательного анализа требований к качеству обработки поверхности, совместимости материалов и условий обработки, а также всесторонней оценки совокупной стоимости владения.

Когда к изделиям предъявляются высочайшие требования в отношении точности и качества поверхности, а сопутствующие затраты и условия эксплуатации приемлемы, инструменты из монокристаллического алмаза (MCD) обеспечивают возможности, недоступные для других видов режущего инструмента. Это делает их незаменимыми в таких высокотехнологичных отраслях, как оптика, производство медицинского оборудования и выпуск электроники премиум-класса.
