1. Основная информация о продукте

Наименование изделия: Система скользящего башмака прямого действия

Назначение изделия: Устанавливается на высокоскоростную гравировальную головку HELL 8K и служит позиционирующим устройством для регулировки расстояния между гравировальным резцом и цилиндром.

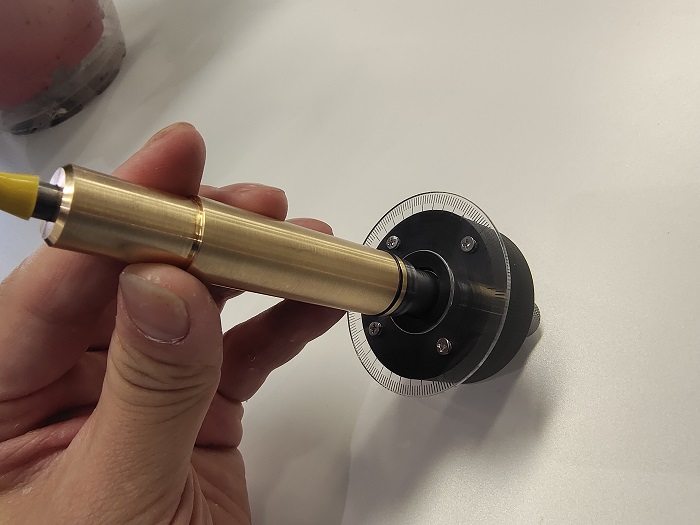

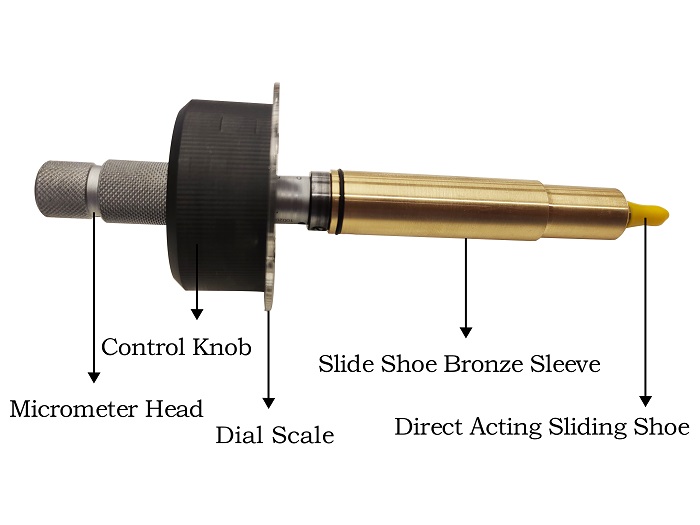

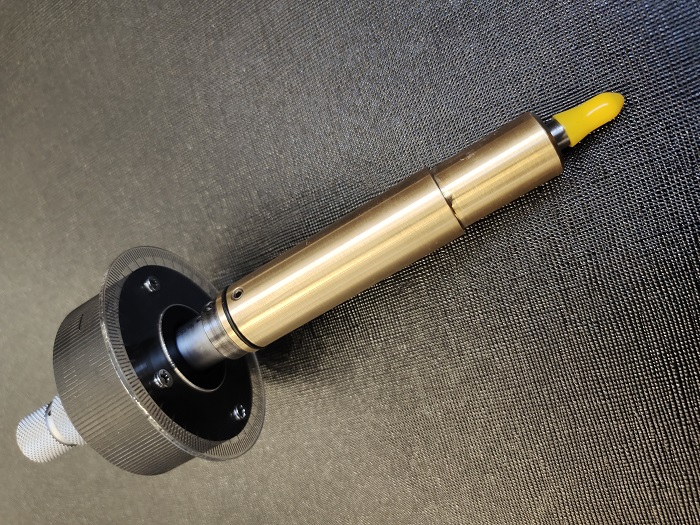

Контрукция изделия: Выполнена в виде единого моноблочного узла и состоит из следующих элементов: микрометрической головки, регулировочной рукоятки, круговой шкалы, бронзовой втулки скользящего башмака и скользящего башмака прямого действия.

Материал изделия: бронзовая втулка скользящего башмака изготовлена из чистой меди, а сам скользящий башмак прямого действия выполнен из природного или синтетического алмаза.

2. Особенности продукта:

Простая конструкция:

• Цельная конструкция, исключающая необходимость дополнительной установки направляющих ползуна.

• Сокращает время сборки и регулировки, повышая эффективность работы и снижая временные затраты.

Простота в эксплуатации:

• Функциональность «подключи и работай» с сохранением конструкции направляющей ползуна, обеспечивающая те же принципы работы, что и традиционные ползунки.

• Ползунок прямого действия перемещается прямо вперед и назад, сохраняя неизменное положение контакта между торцом ползунка и печатным валиком.

• При замене стилуса достаточно повернуть ручку для достижения идеального выравнивания между ползуном и валиком, что упрощает работу и экономит время на регулировку.

Превосходная герметизация:

• Используется герметичная бронзовая втулка (без отверстий), повышающая герметичность.

• Эффективно блокирует загрязнения, такие как медные частицы, снижая частоту отказов и продлевая срок службы основных компонентов.

Экономичность:

• Система прямого действия направляющей перемещается прямо во время регулировки, минимизируя царапины на пластине, вызванные износом торцевой поверхности.

• Снижает частоту технического обслуживания, экономя на ремонте и производственных затратах.

Высокая точность и стабильность:

• Оснащена высокоточной микрометрической головкой, обеспечивающей точность регулировки направляющей в пределах 0,01 мм.

• Позволяет точно настроить направляющую, значительно повышая структурную стабильность и уменьшая искажение изображения (увеличение точки).

3. Руководство пользователя

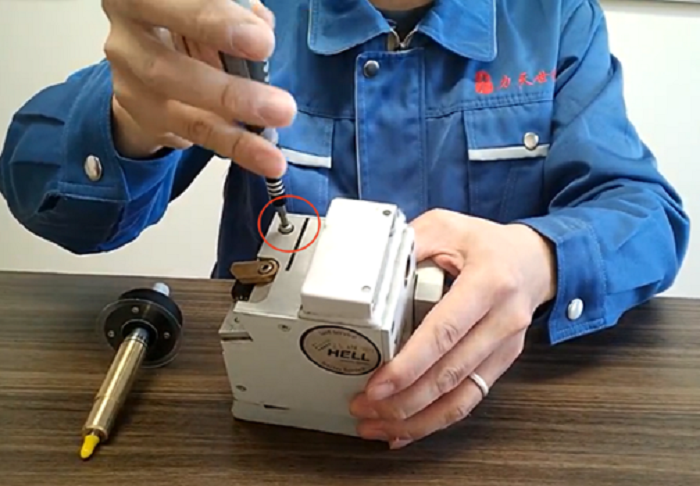

1. Ослабьте встроенный винт на гравировальной головке с помощью шестигранного ключа M4 (см. схему позиционирования 2).

2. Аккуратно извлеките систему скользящих башмаков в осевом направлении, избегая ударов по алмазному элементу.

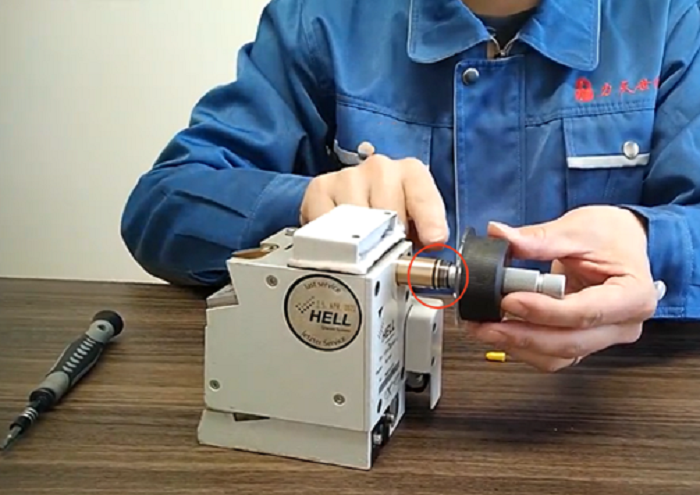

3. Установите систему линейных скользящих башмаков в гравировальную головку, убедившись, что уплотнительное кольцо в задней части полностью вошло в посадочное отверстие (см. Схему позиционирования 3).

4. Затяните установочный винт на гравировальной головке с помощью шестигранного ключа M4 (см. Схему позиционирования 2), чтобы надежно зафиксировать систему скользящего башмака.

5. Установите гравировальную головку на держатель стилуса и отрегулируйте положение таким образом, чтобы обеспечить правильное взаимное расположение алмазной торцевой поверхности скользящего башмака и наконечника гравировального стилуса.

6. Смонтируйте гравировальную головку на электрогравировальном станке, затем вращайте регулировочную ручку или головку микрометра для точной настройки положения скользящего башмака (используя «синее масло») с целью достижения максимальной площади контакта между наконечником башмака и печатным валом.

4. Меры предосторожности

1. Если не удается добиться максимальной площади контакта, может возникнуть частичный износ инструмента, что приведет к появлению царапин на печатной форме.

2. Если на алмазной поверхности скользящего башмака обнаружены следы механического износа (глубокие царапины), потребуется повторная шлифовка.

3. Алмаз — хрупкий материал; при сильных ударных нагрузках он может расколоться.

5. Техническое обслуживание и уход

Способ очистки:

· Для очистки используйте кусочек древесной сердцевины (сердцевину стебля), смоченный спиртом или ацетоном.

· Избегайте прямого контакта пальцев с алмазной поверхностью.

6. Послепродажное обслуживание

Услуги по очистке:

· Предоставляются специализированные услуги по удалению загрязнений.

Услуги по повторной шлифовке:

· Для скользящих башмаков, подлежащих повторному использованию, мы предлагаем услугу сверхбыстрой шлифовки, позволяющую восстановить алмазный инструмент до оптимального состояния, практически идентичного новому.
