Что такое алмазный режущий инструмент?

Алмазный режущий инструмент — или инструмент с режущей частью из поликристаллического алмаза (PCD) — применяется для обработки алюминия, латуни, меди, графита, а также таких материалов, как древесина, пластик и углепластик (CFRP).

Таким образом, инструмент с режущей частью из PCD используется, главным образом, для обеспечения высокой абразивной стойкости и твердости.

Кроме того, алмазный инструмент на основе PCD отличается значительно более длительным сроком службы по сравнению с традиционными режущими инструментами. Данный инструмент также может быть изготовлен по индивидуальному заказу в строгом соответствии с заданными размерными параметрами.

Прецизионные алмазные инструменты

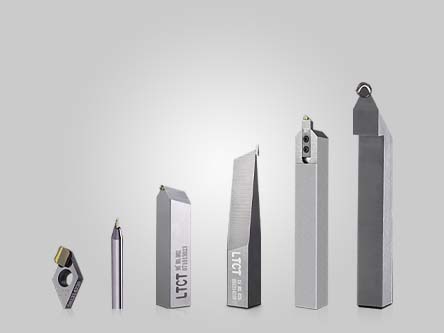

Виды высокоточного алмазного инструмента

Развертка

Развертки с пластинами из поликристаллического алмаза (PCD) обеспечивают превосходное качество обработки поверхности, минимальную погрешность и высокую точность, делая процесс механической обработки экономически эффективным и превосходя по своим характеристикам обычные твердосплавные развертки. Срок службы таких инструментов примерно в 10 раз превышает срок службы твердосплавных аналогов. Кроме того, большой передний угол резания позволяет сократить время обработки и повысить производительность, что способствует увеличению объемов выпускаемой продукции. Более того, развертки PCD могут быть изготовлены в различных конфигурациях, адаптированных под конкретные условия резания.

Сверло

Сверла с пластинами PCD демонстрируют выдающиеся режущие характеристики, обеспечивая улучшенное качество поверхности и высокую точность соблюдения допусков при формировании отверстий, что гарантирует получение высокоточных результатов обработки. Стоит отметить, что сверла PCD особенно хорошо подходят для обработки компонентов и материалов, используемых в аэрокосмической отрасли. В частности, ступенчатые сверла PCD разработаны специально для выполнения чистового резания с сокращением общего времени производственного цикла.

Концевая фреза

Концевые фрезы с пластинами PCD оснащаются режущими элементами с большим передним углом, что позволяет минимизировать образование заусенцев даже при длительной эксплуатации инструмента. Это обеспечивает сохранение высокой эффективности в процессе высокоскоростного резания и способствует увеличению объемов производства. Кроме того, такая конструкция улучшает качество обработки поверхности, делая концевые фрезы PCD идеальным инструментом для чистовой обработки цветных металлов и композитных материалов (армированных пластиков).

Расточной инструмент

Расточные инструменты используются преимущественно для увеличения диаметра уже имеющихся отверстий. Расточные инструменты с пластинами PCD отличаются высокой точностью и обеспечивают превосходное качество финишной обработки. Они демонстрируют особую эффективность при обработке алюминиевых сплавов. Для достижения оптимальных результатов работы рекомендуется использовать расточные инструменты PCD в сочетании с высокожестким станочным оборудованием и высокоточными инструментальными оправками.

Профильный инструмент

Профильный инструмент с пластинами PCD позволяет эффективно решать задачи, связанные с растущей сложностью форм и размеров обрабатываемых деталей, одновременно сокращая время производственного цикла. Длительный срок службы этих инструментов, а также возможность объединения в их конструкции сложных профилей (включая копирующие и многоступенчатые элементы), позволяют существенно повысить общую производительность обработки. Кроме того, данный инструмент обеспечивает безупречное качество обработки поверхности, что делает его чрезвычайно эффективным решением для широкого спектра промышленных операций резания.

В чем разница между режущими инструментами из PCD и CBN?

Режущие инструменты из PCD (поликристаллического алмаза) отличаются неизменно высоким качеством материала, что обеспечивает высокую точность обработки и упрощает производство инструментов с однородными характеристиками. Они демонстрируют превосходные результаты при обработке цветных металлов и армированных пластиков.

С другой стороны, CBN (кубический нитрид бора) представляет собой высокоэффективный инструментальный материал, получаемый из поликристаллической массы в процессе обработки при высоких температурах и давлении. Инструменты из CBN особенно хорошо подходят для обработки черных металлов на высоких скоростях и в условиях повышенных температур.

Кроме того, в металлообрабатывающей промышленности широко применяются профильные инструменты из PCD, позволяющие получать детали сложной формы и обеспечивать высочайшее качество чистовой обработки поверхности.

Сравнительная таблица: PCD / CBN / CVD / Монокристалл

Как правильно выбрать алмазный инструмент

Руководство по выбору из трех шагов:

1. Определите тип материала: цветной металл / черный металл / композит / керамика.

2. Выберите семейство инструментов: подберите соответствующий класс инструмента под тип материала.

3. Оптимизируйте процесс резания:

Высокая частота вращения шпинделя → PCD (поликристаллический алмаз) для алюминия.

Твердые или жаропрочные материалы → CBN (кубический нитрид бора).

Учитывайте жесткость оснастки, стратегию подачи СОЖ или смазки, а также мощность шпинделя станка.

Это пошаговое руководство помогает инженерам быстро и уверенно подбирать инструмент, повышая вероятность запросов на образцы или технических консультаций.

Какие алмазные инструменты используются для обработки труднообрабатываемых материалов?

Инструмент с покрытием из CVD-алмаза обладает такими преимуществами, как высокая твердость, исключительная износостойкость и химическая инертность; он играет важную роль при механической обработке труднообрабатываемых материалов, таких как алюминий, кремниевые сплавы, композиты с металлической матрицей и графит.
