В эпоху стремительного развития интеллектуального производства растут требования людей к «умным» домам, автомобилям и цифровым устройствам; при этом требования к интеллектуальным возможностям и точности производственного оборудования становятся всё более высокими.

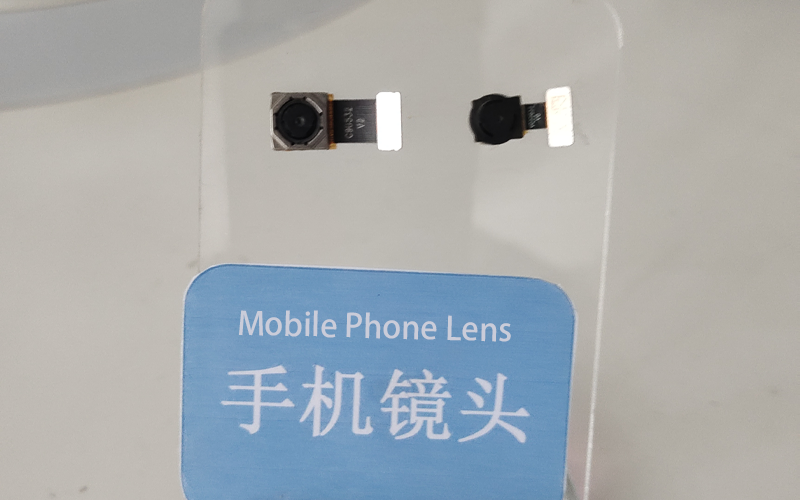

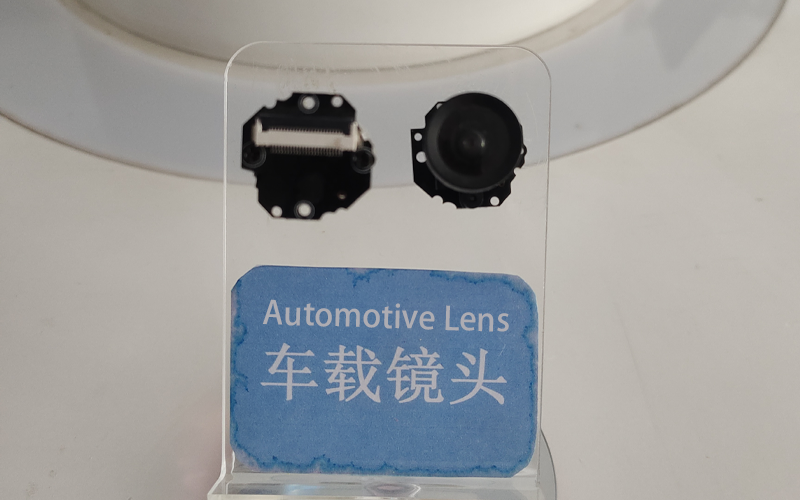

В настоящее время линзы для автомобильных и мобильных камер должны соответствовать нанометровому уровню точности, а изготовление подобных модулей возможно лишь посредством сверхточной механической обработки.

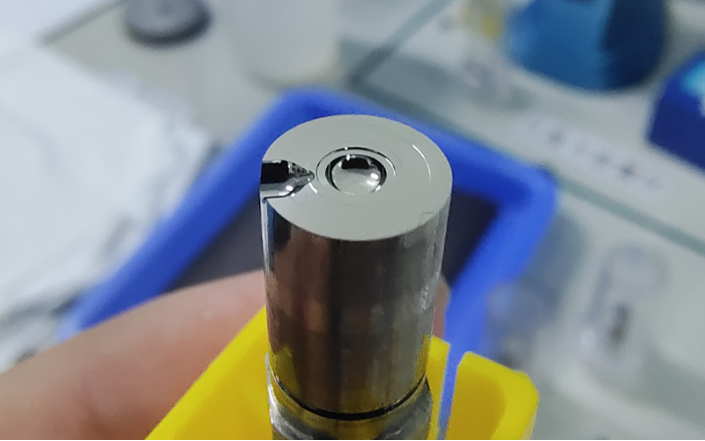

Разумеется, для достижения столь высокой точности обработки модулей особенно важен выбор сверхточного алмазного инструмента, поскольку именно точность инструмента определяет точность обработки самого модуля.

Сверхточные алмазные инструменты Litian Century, при изготовлении которых используются высококачественные алмазные материалы, а технология обработки строго контролируется, позволяют регулировать волнистость инструмента в пределах 50 нм или даже 10 нм.

Только выбрав сверхточный алмазный инструмент с минимальной точностью, соответствующий отработанному процессу резки, можно создать модуль камеры с минимальной точностью.

Применение в сферах сверхточной обработки и оптики

Прогнозируя потребности рынка и тесно сотрудничая с заказчиками как в промышленном секторе, так и в научной среде, компания Litian Century разрабатывает прикладные решения, охватывающие весь спектр задач в области сверхточной обработки и оптики. Для достижения оптимальной эффективности резания для каждого конкретного материала необходимо подбирать соответствующую геометрию инструмента. Наши инструменты оснащаются режущими элементами из природных или синтетических монокристаллических алмазов и предлагаются в широком диапазоне радиусов закругления и передних углов. Ориентация каждого алмаза тщательно выверяется с целью обеспечения максимальной износостойкости и долговечности режущей кромки.

Алмазный инструмент для фрезерования методом «flycutting»

Мы разработали специализированные решения, охватывающие полный спектр задач в области сверхточной обработки и оптики.

Процесс фрезерования методом «flycutting»

При фрезеровании методом «flycutting» используется одна режущая кромка, формирующая плоскую поверхность за счет вращения инструмента, в то время как обрабатываемая деталь остается неподвижной или перемещается со скоростью подачи стола станка. Этот метод отличается гибкостью, экономичностью и высокой точностью, позволяя получать поверхности высокого качества. В зависимости от формы детали, типа станка, параметров резания и стратегии обработки может применяться широкий спектр инструментальных оправок, хвостовиков и геометрий режущих кромок.

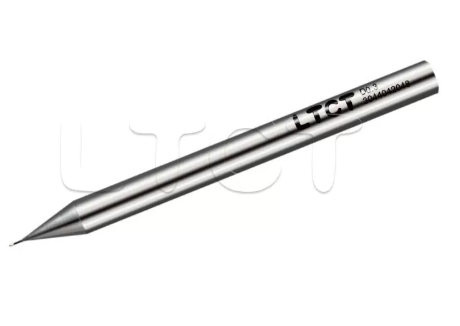

Алмазный инструмент для фрезерования

Мы предлагаем решения, специально адаптированные для задач сверхточной обработки и оптики.

Процесс фрезерования

Фрезерование — это наиболее универсальный процесс механической обработки, возможности которого ограничены, по сути, лишь творческим подходом при написании управляющей программы для станка с ЧПУ. Используя вращающийся инструмент и неподвижную или медленно перемещающуюся призматическую заготовку, можно получить детали практически любой формы. Фрезерование с использованием монокристаллических алмазных инструментов обеспечивает исключительную износостойкость при обработке цветных металлов, гарантируя длительный срок службы инструмента, сокращение времени на его замену и повышение общей экономической эффективности производства. Сфера применения варьируется от фрезерования тактильных элементов для интраокулярных линз до изготовления массивов линз — в идеале на станках со шпинделями на воздушных подшипниках.

Алмазный инструмент для точения

Мы создали передовые решения для задач сверхточной обработки и оптики.

Процесс точения

Точение является наиболее широко распространенным процессом сверхточной механической обработки, что обусловлено наличием обширного парка установленных 2- и 3-координатных токарных станков со шпинделями на воздушных подшипниках. Сферы применения разнообразны: так, чистовое точение очковых линз выполняется на этапе между черновой фрезеровкой и шлифованием; элементы инфракрасной оптики и зеркала могут быть полностью финишированы методом точения; а пресс-формы для контактных и интраокулярных линз, а также большинства оптических элементов для электрооптических систем, как правило, изготавливаются методом прецизионного точения.

Электромеханическое гравирование

Глубокая печать (гравюра) применяется для выполнения больших тиражей высококачественной печатной продукции, включая журналы, каталоги, упаковку, ткани, обои, почтовые марки и декоративные ламинаты.

Технологический процесс

В процессе глубокой печати изображение формируется за счет углублений (ячеек) на поверхности печатной формы. Эти ячейки заполняются краской, а излишки краски удаляются с помощью ракеля. Затем обрезиненный вал прижимает бумагу к печатной форме, обеспечивая перенос краски. Печатные цилиндры — как правило, стальные, с медным покрытием и хромовой отделкой, — чаще всего изготавливаются методом алмазной гравировки, также известной как электромеханическая гравировка.

Алмазные наковальни

Мы производим прецизионные алмазные наковальни для университетов и национальных лабораторий по всему миру, предлагая как стандартные, так и индивидуальные решения по доступным ценам.

·  Доступны варианты из монокристаллических алмазов типов 1A и 2A, выращенных методом CVD.

·  Возможен выбор алмазов с низкой (LF) и сверхнизкой (ULF) флуоресценцией.

·  Алмазы проходят отбор методом рамановской спектроскопии и верифицируются независимыми национальными лабораториями.

Практически все наши алмазы отличаются низким или сверхнизким двулучепреломлением, измеряемым с помощью компенсатора Берека:

·  <0,0001 = Низкое двулучепреломление

·  <0,00005 = Сверхнизкое двулучепреломление

Контроль двулучепреломления осуществляется после каждого этапа огранки и полировки для подтверждения соответствия техническим требованиям. Мы также предлагаем варианты с одинарной или двойной фаской; допуски при их выполнении выдерживаются с точностью до нескольких микрон. Стандартный показатель параллельности между шипом (кулетой) и площадкой (таблицей) составляет <0,1°.

Мы являемся экспортером продукции высокоточной механической обработки.

Компания Litian Century также специализируется на поставках сверхточного алмазного инструмента, разработанного для изготовления сложных деталей из самых разнообразных материалов, включая кристаллы, металлы, пластики и многое другое. Наш высокоточный алмазный инструмент отличается тщательной проработкой конструкции: в нем используются специально отобранные алмазы в сочетании с прочными хвостовиками, что гарантирует оптимальную эффективность при выполнении операций механической обработки. Ассортимент нашего сверхточного алмазного инструмента позволяет в полной мере удовлетворить требования самых взыскательных клиентов.
