На окончательную чистоту поверхности, достигаемую посредством алмазного точения, влияет множество факторов. Понимание этих факторов необходимо для оптимизации результатов обработки.
Выбор материала, совместимого с алмазным точением, имеет критическое значение для обеспечения плавности резания и минимизации повреждений поверхности. Свойства материала — в том числе его зернистая структура и наличие примесей — напрямую влияют на достижимое качество поверхности. Следовательно, правильный выбор материала заготовки является ключевым фактором для соблюдения строгих требований к чистоте обработки поверхности.
Например, при алмазном точении на поверхности, покрытой химическим никелем, может быть достигнута шероховатость Ra менее 1 нм. Параметры резания — такие как глубина резания и скорость резания — в ряде случаев могут влиять на износ инструмента и качество получаемой поверхности; однако для большинства материалов, поддающихся алмазному точению, влияние скорости резания, как правило, пренебрежимо мало.

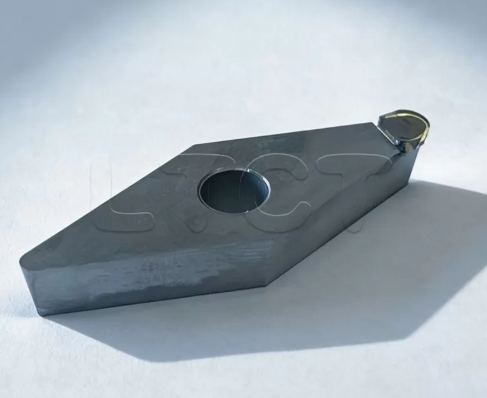

Алмазные инструменты, используемые при токарной обработке, должны быть исключительно острыми и не иметь сколов или дефектов на наномасштабном уровне. Оптимизация переднего угла и радиуса инструмента применительно к конкретному материалу заготовки имеет решающее значение для достижения превосходного качества обработки поверхности. Надлежащее смазывание и эффективные механизмы отвода стружки также способствуют повышению качества поверхности.
Чтобы свести к минимуму вибрации при точении, алмаз следует прочно закрепить на жестком хвостовике инструмента, который, в свою очередь, должен быть надежно закреплен на жесткой держателе инструмента. Тонкие заготовки требуют дополнительной поддержки, обычно достигаемой путем жесткого прикрепления их к установке алмазного точения.
Теоретический предел чистоты поверхности при алмазном точении определяется гребешками, образующимися на заготовке при использовании инструмента с круговой режущей кромкой. Уменьшение подачи позволяет минимизировать эти гребешки, однако это также существенно влияет на общую стоимость и эффективность процесса механической обработки.
Статический прогиб, вызванный статической составляющей сил резания, не оказывает прямого влияния на чистоту поверхности, однако может способствовать возникновению погрешностей формы. Напротив, на алмазно-токарные станки основное воздействие оказывают динамические силы, величина которых зачастую значительно превышает сами силы резания. Способность станка противостоять этим динамическим силам — его динамическая жесткость — является критически важным фактором, определяющим достижимую чистоту поверхности.
Измерение динамической жесткости представляет собой более сложную задачу, чем оценка статической жесткости. Оно зависит от демпфирующих характеристик станка, его инерционных параметров и собственных частот — факторов, которые в совокупности определяют его реакцию на высокочастотные динамические нагрузки в процессе токарной обработки.
Шпиндель играет критически важную роль в обеспечении качества чистоты поверхности, создавая в станке для алмазного точения значительные динамические нагрузки. Большая часть этих нагрузок синхронна с вращением шпинделя. Однако могут возникать и асинхронные нагрузки, обусловленные пульсациями давления воздуха или электрическими шумами в усилителе двигателя. Эти непериодические нагрузки, как правило, не ухудшают чистоту поверхности, но их воздействие можно минимизировать за счет использования станка и шпинделя, обладающих высокой динамической жесткостью. Наиболее эффективным решением является применение высококачественного усилителя в сочетании с кабельной системой с низким уровнем шумов, что позволяет свести подобные возмущения к минимуму.
Динамические воздействия со стороны окружающей среды также могут влиять на эффективность процесса алмазного точения. К источникам таких воздействий относятся вибрации станка, вызванные акустическим давлением, сейсмической активностью или работой расположенного поблизости оборудования. Пневматические виброизоляторы и акустические защитные кожухи способны помочь в смягчении этих эффектов, однако подобные меры приобретают особую важность для станков с пониженной динамической жесткостью.
Даже после изоляции от внешних вибраций наличие достаточной динамической жесткости остается критически важным условием для противодействия силам, создаваемым такими встроенными компонентами, как шланги, трансформаторы, электродвигатели, насосы, компрессоры и вентиляторы. Если станок или шпиндель обладают высокой динамической податливостью, эти силы могут напрямую повлиять на качество обработки поверхности; следовательно, надежность конструкции и грамотная интеграция оборудования играют ключевую роль в достижении оптимальных результатов.
Система управления движением станка для алмазного точения оказывает существенное влияние на качество обработки поверхности. Достижение высокой динамической жесткости по осям привода требует широкой полосы пропускания сервосистемы, которая зависит от резонансных частот станка, времени отклика датчиков положения и частоты обновления сервоконтура.
На качество обработки поверхности также могут влиять ошибки синхронизации в контроллере, а также электрические шумы, исходящие от кабелей приводов салазок и усилителей мощности. Кроме того, структурный тракт между заготовкой и датчиком положения, а также между вершиной инструмента и датчиком, играет важную роль в определении точности станка и качества получаемой поверхности.
В станках для алмазного точения суппорты одновременно выполняют функции удержания и определения положения, что делает разрешение и уровень шума системы позиционирования критически важными параметрами. Чрезвычайно высокое разрешение может быть достигнуто за счет глубокой интерполяции между штрихами измерительной шкалы.
Тем не менее интерполяция вносит незначительные погрешности, которые могут влиять на качество обработки поверхности иначе, нежели электрические шумы. На практике эффективное разрешение датчика при алмазном точении на несколько порядков выше, чем общая точность самого датчика или прецизионность остальных узлов станка. Следовательно, шум и разрешение датчика, как правило, оказывают минимальное влияние на качество обработки поверхности по сравнению с другими факторами.
Хотя на чистоту поверхности влияют все ранее рассмотренные факторы, простое суммирование их воздействий не дает точного результата, поскольку некоторые факторы могут частично компенсировать друг друга. Более корректным методом оценки среднеквадратического отклонения чистоты поверхности (Rq) является расчет среднеквадратической суммы (RSS) стандартных отклонений, обусловленных каждым из источников погрешностей. На практике такой подход часто приводит к завышенной оценке фактической чистоты поверхности вследствие эффекта усреднения, характерного для процесса алмазного точения.
При низких подачах вибрации могут приводить к тому, что алмазный инструмент пропускает резание на определенных оборотах. Инструмент контактирует с заготовкой лишь в нижней точке каждого цикла вибрации, прорезая «воздух» в верхних точках. Этот эффект усреднения становится тем более выраженным, чем ниже скорость подачи и выше частота вибраций. В идеальных условиях теоретическая шероховатость поверхности (Rmax) может составлять менее 1 нм (PV), при этом доминирующую роль играет именно эффект усреднения.
На практике низкочастотные источники погрешностей — такие как реакция системы выравнивания, термические циклы или поведение пневматических изоляторов — также влияют на чистоту поверхности. Следовательно, необходимо выбирать оптимальную скорость подачи, чтобы минимизировать погрешности чистоты обработки, обусловленные работой станка. Степень усреднения в конечном счете ограничивается свойствами материала обрабатываемой детали.
Достижение наилучшего качества обработки поверхности при алмазном точении зависит от станочной системы в целом, а не от какого-либо отдельного компонента. Такие факторы, как контроллер, разрешающая способность датчиков или жесткость шпинделя, безусловно важны; однако идеальный станок представляет собой гармоничную систему, в которой все компоненты работают слаженно и бесперебойно. Лишь такая система способна надежно обеспечивать производство высококлассных оптических компонентов, сочетая высокую производительность с неизменно высоким качеством поверхности.
