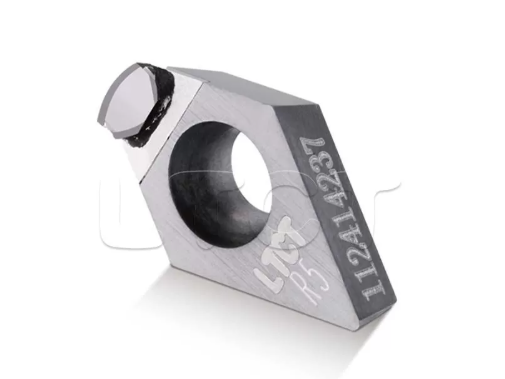

Какую форму токарной пластины выбрать?

Итак, в чем заключается ключ к выбору правильной формы токарной пластины для любой задачи механической обработки?

Этот процесс можно разделить на три практических этапа. Во-первых, необходимо согласовать прочность, жесткость и универсальность формы пластины с конкретным материалом обрабатываемой детали и условиями резания. Во-вторых, крайне важно понимать код пластины согласно стандарту ISO, поскольку это позволяет точно интерпретировать ее геометрию, допуски и особенности применения. И наконец, следует уточнить свой выбор, подобрав оптимальный радиус при вершине и размер пластины, чтобы достичь наилучшего баланса между производительностью резания, стойкостью инструмента и качеством обработки поверхности.

Это руководство подробно расскажет вам о каждом этапе, превратив сложное решение по выбору инструмента в простой, структурированный подход, который поможет вам повысить эффективность обработки, стабильность и общую производительность.

Как подобрать форму сменной пластины под конкретную операцию механической обработки?

Чтобы подобрать форму пластины, соответствующую вашей задаче, прежде всего необходимо найти баланс между прочностью, требуемой для черновой обработки, и универсальностью, необходимой для чистовой обработки. Затем проанализируйте траекторию движения инструмента, чтобы обеспечить надлежащий зазор и доступность зоны обработки. И наконец, выберите форму пластины, соответствующую обрабатываемости материала заготовки.

Этот трехэтапный подход гарантирует, что выбранная вами пластина будет достаточно прочной для выдерживания нагрузки резания, соответствовать требуемой геометрии и быть совместимой с обрабатываемым материалом, что обеспечивает повышение производительности и увеличение срока службы инструмента.

Шаг 1: Баланс между прочностью для черновой обработки и универсальностью для чистовой обработки

Первым фактором, который следует учитывать, является компромисс между прочностью и универсальностью. Это определяется главным образом формой пластины и углом при вершине, что напрямую влияет на прочность режущей кромки.

Думайте об этом как о кончике карандаша. Острый кончик позволяет получить мелкие детали, но его легче сломать, а более закругленный или тупой кончик прочнее, но менее точен. Токарные вставки действуют по тому же принципу.

· Пластины с увеличенным углом при вершине (например, квадратной или круглой формы)

Они обеспечивают более прочную режущую кромку и повышенную устойчивость к силам резания. Они наилучшим образом подходят для черновых операций, требующих высокой интенсивности съема материала, большей глубины резания и высоких подач.

· Пластины с меньшим углом при вершине (например, треугольной или ромбовидной формы)

Они обеспечивают лучшую доступность и более чистое резание. Хотя они и уступают в прочности, они идеально подходят для чистовых операций — особенно при обработке сложных профилей, острых углов или мелких деталей.

Как правило, всегда следует выбирать максимально возможный угол при вершине, допускаемый условиями обработки, чтобы обеспечить максимальную прочность и стойкость инструмента.

Шаг 2: Оценка траектории инструмента и требований к зазорам

После определения усилия, необходимого для выполнения операции, следующим шагом является оценка траектории движения инструмента в процессе обработки. Иными словами, необходимо задаться вопросом: сможет ли режущая пластина фактически достичь каждой обрабатываемой поверхности, не встречая при этом никаких препятствий? Речь здесь идет о наличии необходимых зазоров и доступности.

An insert’s shape directly affects how flexible it is in different cutting directions. For example, a square insert (S-type) is very strong and stable, making it ideal for heavy cutting. However, its geometry is limited to mainly straight turning and facing operations. If the part includes shoulders, angled surfaces, or complex contours, a square insert will often be too restrictive and may cause interference with the workpiece or tool holder.

Применение для профилирования и подрезки

При механической обработке деталей со сложной геометрией, как правило, требуется пластина с меньшим и более открытым углом резания для улучшения доступности.

Например:

 · Ромбовидная пластина с углом 55° (тип D) обеспечивает оптимальный баланс между прочностью и доступностью. Она широко применяется для копирного точения, контурной обработки и профилирования — особенно в тех случаях, когда требуется умеренный угол врезания.

· Ромбовидная пластина с углом 35° (тип V) отличается еще более высокой доступностью. Ее более острая геометрия позволяет проникать в труднодоступные зоны, что делает ее идеальным выбором для точного профилирования, обработки острых внутренних углов и выполнения подрезок, которые невозможно эффективно выполнить пластинами других форм.

В целом, чем меньше угол при вершине, тем лучше пластина способна «проникать» в труднодоступные или сложные зоны, однако это, как правило, сопряжено со снижением режущей прочности.

Шаг 3: Учет обрабатываемости материала

Наконец, материал, который вы обрабатываете, играет ключевую роль при выборе инструмента. Различные материалы создают неодинаковые уровни силы резания и тепловыделения на режущей кромке, что требует от сменных пластин специфических характеристик.

Закалённые стали и суперсплавы

Такие материалы, как инконель, титан и закаленные стали (>45 HRC), трудно поддаются механической обработке. В процессе обработки возникают экстремальные температуры и высокое давление резания, способные легко вызвать скол или поломку хрупкой режущей кромки. Поэтому в подобных случаях главным приоритетом является прочность.

Рекомендация: используйте вставки максимально прочной формы — например, круглые (R) или квадратные (S). Такие формы распределяют силу резания и тепловую нагрузку по большей площади, что способствует защите режущей кромки и продлению срока службы инструмента.

Стали и чугуны общего назначения

Углеродистые и легированные стали, а также чугуны являются наиболее распространенными материалами для механической обработки. Они обеспечивают сбалансированный уровень обрабатываемости и прочности.

Рекомендация: Пластина ромбической формы с углом 80° (тип C) часто считается «рабочей лошадкой» при обработке данных материалов, обеспечивая оптимальный баланс прочности для черновой обработки средней тяжести и универсальности для общих токарных операций. Для задач, ориентированных преимущественно на профильную обработку, надежной альтернативой служит пластина ромбической формы с углом 55° (тип D).

Aluminum and Non-Ferrous Metals

Такие материалы, как алюминий и латунь, являются мягкими и легко поддаются механической обработке. Основная сложность заключается не в сопротивлении резанию, а в предотвращении образования нароста — явления, при котором материал налипает на режущую кромку.

Рекомендация: Острые, сильно выступающие геометрические формы, такие как треугольная (Т) вставка, очень эффективны. Они обеспечивают чистое режущее действие, уменьшают адгезию и способствуют плавному удалению стружки и качественной обработке поверхности.

Поскольку обрабатываемость и режущие свойства могут варьироваться в зависимости от конкретной марки материала, для обеспечения оптимальных результатов всегда рекомендуется согласовывать выбор геометрии и марки с нашим специалистом.

Как читать коды ISO для определения формы?

Эта стандартизированная система, разработанная Международной организацией по стандартизации (ISO), служит универсальным языком для станочников. Чтобы расшифровать код пластины ISO, необходимо считывать его поэтапно — позиция за позицией. Первая буква указывает на форму пластины, вторая определяет задний угол, а третий и четвертый элементы, как правило, описывают допуск, геометрию стружколома и тип отверстия.

Первая буква: Форма (C, D, T, W)

Первая буква кода ISO является одной из наиболее важных, поскольку она определяет базовую форму пластины. Эта форма напрямую влияет на прочность, режущую способность и область применения.

Второе письмо: Задний угол

Вторая буква определяет задний угол, также известный как угол разгрузки. Это угол между задней поверхностью пластины и поверхностью обрабатываемой детали; он играет ключевую роль в предотвращении трения в процессе резания. Недостаточный задний угол может привести к перегреву, износу инструмента и низкому качеству обработки поверхности.

В этом письме также указывается, является ли вставка положительной или отрицательной.

Негативные пластины (например, «N» = 0° задний угол)

Эти пластины плоские с обеих сторон и не имеют встроенного заднего угла. Вместо этого необходимый задний угол формируется самим инструментодержателем. Благодаря своей двусторонней конструкции такие пластины часто можно переориентировать и использовать несколькими режущими кромками, что делает их более прочными и экономичными при выполнении черновых операций.

Позитивные пластины (например, «C» = 7°, «P» = 11°)

Эти пластины имеют встроенный передний угол, что позволяет снизить силы резания. Они идеально подходят для чистовой обработки, легкого резания, а также для обработки длинных или гибких деталей. Однако, как правило, они являются односторонними и имеют меньшее количество рабочих режущих кромок по сравнению с пластинами с отрицательным передним углом.

Третий и четвертый символы: стружколом и конструкция отверстия

Третий и четвертый символы в коде ISO предоставляют дополнительные сведения о конструкции пластины — в частности, о стружколоме и способе крепления.

Одной из важнейших особенностей здесь является стружколом.

Стружколом — это специально спроектированная геометрия поверхности сменной пластины, которая помогает управлять процессом стружкообразования в ходе резания. Вместо формирования длинной непрерывной стружки он разламывает её на более мелкие, безопасные и удобные в утилизации фрагменты. Это повышает безопасность работ, предотвращает наматывание стружки на инструмент и обеспечивает высокое качество обрабатываемой поверхности.

Четвертая буква, как правило, описывает тип отверстия и конфигурацию стружколома:

G: Сквозное отверстие со стружколомами с обеих сторон

M: Сквозное отверстие со стружколомом с одной стороны

A: Без отверстия, стружколом с одной стороны

N: Без отверстия и без стружколома (пластина с плоской верхней поверхностью)

Важное примечание к кодам стружколомателей

Хотя буквенное обозначение по стандарту ISO обеспечивает общую классификацию, конкретная конструкция стружколома, как правило, определяется дополнительными суффиксными кодами — такими как -PM, -PF, -RM и т. д. Эти коды зачастую являются специфичными для конкретного производителя, а это означает, что один и тот же суффикс может обеспечивать различные рабочие характеристики в зависимости от бренда.

По этой причине при выборе стружколома всегда рекомендуется обращаться к каталогу производителя инструмента — особенно в тех случаях, когда речь идет об обработке специфических материалов или особых условиях резания.

Какие еще критически важные характеристики влияют на производительность?

Помимо формы пластины, двумя наиболее важными факторами, влияющими на эффективность точения, являются:

· Радиус при вершине — влияет на чистоту поверхности, давление резания и прочность режущей кромки.

· Размер пластины (IC) — определяет несущую способность, жесткость и стабильность резания.

These parameters fine-tune machining performance by balancing efficiency, surface quality, and tool life.

Выбор правильного радиуса при вершине

Радиус при вершине — это скругленный угол на кончике пластины. Несмотря на свои малые размеры, он оказывает существенное влияние на процесс резания и стабильность обработки.

В целом, выбор радиуса при вершине представляет собой баланс между прочностью и давлением резания.

Увеличенный радиус при вершине

Увеличенный радиус при вершине создает более прочную режущую кромку, распределяя силу резания и тепло по большей площади.

Преимущества:

· Повышенная прочность режущей кромки и стойкость инструмента

 · Позволяет использовать более высокие подачи

 · Обеспечивает более высокое качество обработки поверхности в стабильных условиях

Ограничения:

 · Создает более высокое радиальное давление резания

 · Может вызывать вибрацию при обработке тонкостенных или маложестких заготовок

Меньший радиус при вершине

Меньший радиус при вершине создает более концентрированную режущую точку.

Преимущества:

 · Сниженное давление резания

 · Оптимальный выбор для чистовой обработки и обработки острых углов

 · Снижение вибрации при обработке тонкостенных или неустойчивых деталей

Ограничения:

· Более слабая режущая кромка

· Не подходит для тяжелого резания или высоких скоростей подачи.

Радиус при вершине и код ISO

Заключение

Выбор подходящей токарной пластины — это не поиск единственной «наилучшей» формы, а следование логическому алгоритму. Прежде всего, определите требования к выполняемой операции: характер обработки (черновая или чистовая), наличие свободного пространства для траектории движения инструмента и тип обрабатываемого материала. Затем, используя систему кодировки ISO, уверенно подберите пластину с требуемой геометрией. И наконец, оптимизируйте производительность, выбрав оптимальный радиус при вершине и размер пластины (IC).

При сочетании этих факторов выбор сменных пластин превращается из процесса, основанного на догадках, в структурированное решение, помогая вам добиться повышения эффективности обработки, улучшения качества поверхности и увеличения стойкости инструмента.
