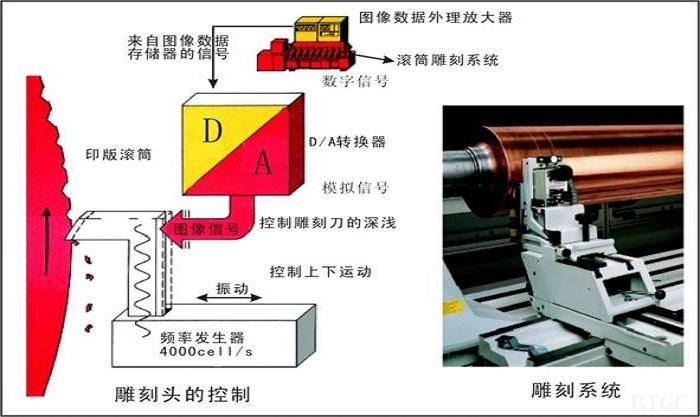

Электронное изготовление гравировальных форм представляет собой процесс преобразования оптических или цифровых сигналов в механические перемещения гравировальной иглы посредством фотоэлектрического и электромагнитного преобразования. В процессе гравирования электронная гравировальная машина использует генератор частоты для создания колебаний определенной частоты и соответствующей амплитуды. Частота колебаний определяет количество ячеек, гравируемых за одну секунду. Цифровые сигналы, поступающие из памяти изображений, преобразуются в аналоговые сигналы с помощью цифро-аналогового преобразователя, а затем объединяются с вышеупомянутой амплитудой для управления гравировальной иглой, что позволяет наносить ячейки различного размера и глубины на поверхность медного слоя вращающегося формного цилиндра при постоянной скорости.

В зависимости от различной плотности оригинала сканирующая головка считывает отраженные от него световые сигналы с переменной интенсивностью. Эти световые сигналы преобразуются фотоэлектрическим преобразователем в электрические сигналы, которые затем обрабатываются усилителями и блоком обработки данных для преобразования интенсивности света в величину электрического тока. После передачи параметров сигнала, последовательно-параллельного преобразования, селекции уровней, обращения к памяти на магнитных сердечниках и выбора канала выполняются коррекция уровней и преобразование параметров. После обработки изображения и усиления выходного сигнала осуществляется управление гравировальной головкой для нанесения гравировки на медный цилиндр.

Сканирующий приемный блок представляет собой устройство, оснащенное источником света. Оптическая система считывает уровни плотности оригинала и преобразует их в сигналы различной интенсивности. После усиления и обработки эти сигналы передаются в блок компьютерного гравирования. Блок компьютерного управления — это аппаратное устройство, предназначенное для обработки данных. Он принимает отсканированную информацию и преобразует ее в цифровой формат, который затем выводится в виде управляющих данных для гравировального станка. Гравировальный блок состоит из скользящей опоры, электрогравировальной иглы и скребка. Скользящая опора поддерживает электрогравировальную иглу и обеспечивает возможность ее горизонтального перемещения. Гравировальная головка служит исполнительным механизмом для гравирования форм глубокой печати и оснащена алмазной электрогравировальной иглой. Диапазон гравирования составляет от 105° до 140°. Функция скребка заключается в выравнивании медной стружки, образующейся в процессе работы электрогравировальной иглы, и ее удалении с помощью устройства пылеудаления.
