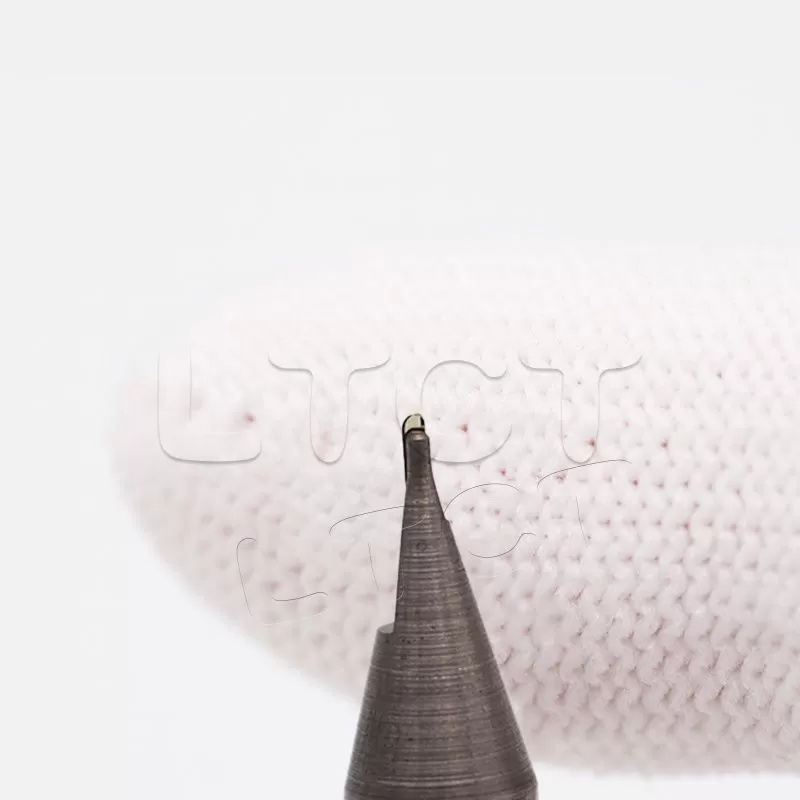

Фрезы с полусферическим/дуговым наконечником из монокристаллического алмаза

Фрезерный инструмент с полусферической головкой и рабочей частью из монокристаллического алмаза — благодаря своей конструкции с радиусным углом — обеспечивает более эффективную обработку криволинейных поверхностей и фасок, что делает его идеальным решением для задач, требующих высокой точности и безупречной гладкости поверхностей.

Спецификация инструмента: нестандартный инструмент (изготовление по спецзаказу)

Обрабатываемые материалы: различные ИК-материалы, полимерные материалы

Особенности: сверхчистовая обработка, зеркальная полировка

Области применения: оптические линзы, (не)сферические линзы и формообразующие элементы (пуансоны) для линз Френеля, контактные линзы и др.

Сообщите нам требуемую чистоту поверхности (Ra), тип материала и стратегию обработки в CAM-системе — и мы подберем идеальный радиус

сферы и профиль R-угла, а также сможем изготовить малую партию или опытные образцы инструмента для проведения внутренних испытаний.

Запросить сейчас

Описание
Характеристики
Преимущества
Рекомендации по применению
Наши услуги

Описание

Устанавливаемый на высокоскоростные обрабатывающие центры, фрезерный инструмент с полусферической или дуговой режущей частью

из монокристаллического алмаза представляет собой средство сверхточного механической обработки. Он применяется преимущественно

для обработки цветных металлов, а также твердых и хрупких неметаллических материалов — таких как никель, медь, оптическое стекло

и кремниевые пластины.

Благодаря особой конструкции с дуговым профилем (R-углом) данный алмазный фрезерный инструмент обеспечивает более эффективную

обработку криволинейных поверхностей и фасок, что делает его оптимальным выбором для задач, требующих высочайшей точности

и идеальной гладкости поверхностей.

Разработанные для безупречной 3D-контурной обработки и обеспечения превосходного качества поверхности, наши шаровые фрезы и фрезы с R-образным углом из монокристаллического алмаза являются оптимальным выбором для прецизионной обработки сложных форм. Профиль шаровой фрезы обеспечивает истинный, стабильный радиус для сложных поверхностей, а вариант с R-образным углом сочетает в себе закругленные переходы с более прочной геометрией кромки для обработки фасок и изогнутых скруглений с превосходным качеством поверхности и минимальным износом инструмента. Эти инструменты позволяют создавать гладкие волнообразные узоры, практически не требующие ручной обработки, что является значительным преимуществом в производительности при изготовлении пресс-форм, оптических и потребительских деталей.

Приложение:

Высокоточная финишная обработка пресс-форм и штампов; профилирование оптических линз и компонентов датчиков; изготовление

миниатюрных корпусов для потребительских электронных устройств; а также любые другие задачи, требующие выдержанных радиусов

и исключительного качества поверхности на сложных контурных геометриях.

Прецизионные электронные компоненты: например, миниатюрные конструктивные элементы смартфонов и носимых устройств — изделия,

требующие механической обработки с предельно высокой точностью и качеством финишной отделки поверхности.

Оптические элементы: обработка микроконтуров и криволинейных поверхностей оптических устройств, таких как линзы, призмы и светофильтры.

Основные преимущества

• Точный, повторяемый радиус шара и геометрия R-угла для высокоточной 3D-профилирования и обработки полостей пресс-форм.

• Режущие поверхности из монокристаллического алмаза обеспечивают зеркальную полировку и устойчивость к абразивному износу

в богатых кремнием алюминиевых сплавах, композитах и графитовых материалах.

• Оптимизированный передний и задний угол для стабильной резки на контурных поверхностях — меньше ступенчатых следов,

лучшая однородность поверхности между проходами.

Single Crystal Diamond Milling Tools

Почему стоит выбрать нас?

По сравнению с обычными твердосплавными шаровыми наконечниками, наши варианты из монокристаллического алмаза дольше сохраняют свой радиус и целостность поверхности при абразивной нагрузке, что сокращает количество замен инструмента и постобработки. Мы предлагаем радиусы на заказ, варианты длины резания и сбалансированные держатели инструмента для бесшовной интеграции в ваши стратегии CAM.

Характеристики

Фрезы с полусферическим/дуговым наконечником из монокристаллического алмаза
Типы алмазов	Природный бриллиант	Да
	Синтетический алмаз	Да
Минимальный радиус		0.03mm
Максимальный радиус		10mm
Дуга		90°
Угол между сторонами		20° to 30°
Угол резания		0°
Задний угол		10°
Передовая волнистость		2.0μm to 30nm
Держатель	Цельный хвостовик	Да
Материал хвостовика	Вольфрам	Да
Тип хвостовика	Круглые: Ø 3,0; 3,17; 4,0; 6,0 и 6,35 мм	Да
	Минимальная длина — 30 мм	Да
	Другие размеры доступны по запросу.	Да

Компания Litian Century Diamond Tools изготавливает любые необходимые вам алмазные фрезы для обработки дуговых поверхностей с радиусом от 0,03 до 3 мм. Какими бы ни были ваши потребности — просто обратитесь к нам, и мы сможем реализовать ваш заказ.

Single Crystal Diamond Ball Nose/Arc Milling Tools

Преимущества:

Алмазный фрезерный инструмент для дуговой обработки подходит для высокоточной обработки дуг чрезвычайно малого диаметра и позволяет выполнять прецизионное фрезерование сложных поверхностей и контуров с микронной точностью.

Оно позволяет добиться превосходной шероховатости поверхности и особенно подходит для деталей, требующих зеркального эффекта или предъявляющих строгие требования к качеству поверхности.

Компания Litian Century располагает самым современным оборудованием как для производства, так и для контроля параметров

алмазных фрез. Наши технические специалисты работают с алмазными материалами уже более 20 лет. Мы постоянно внедряем

инновации, что позволяет нашей компании опережать конкурентов на годы вперед.

Первоклассные природные алмазы (ND) и передовые синтетические алмазы — оба типа доступны для выбора — служат основой для

безупречной производительности и долговечности наших монокристаллических алмазных фрез. Вы можете подобрать наиболее

подходящий материал в строгом соответствии с вашими производственными требованиями. Воспользуйтесь преимуществами наших

инновационных решений: они гарантируют, что вы будете использовать максимально эффективный и надежный инструмент,

позволяющий исключить ошибки и существенно сократить производственные издержки.

· Исключительная режущая способность: Изготовление из высококачественных природных (ND) и передовых синтетических алмазов

обеспечивает выдающуюся твердость и износостойкость, продлевая срок службы инструмента.

· Сверхвысокое качество обработки поверхности: Благодаря прецизионному шлифованию достигается минимальная волнистость

режущей кромки — от 2,0 мкм вплоть до значений менее 30 нм, что позволяет получать зеркальное качество обрабатываемой поверхности.

· Широкий диапазон технических характеристик: Доступны фрезы различных типов — сферические (радиусные) и концевые; минимальный

радиус составляет всего 0,03 мм, а максимальный достигает 10 мм, что позволяет удовлетворить самые разнообразные потребности

в механической обработке.

· Возможность индивидуальной адаптации: Мы предлагаем изготовление инструмента по индивидуальным параметрам — с учетом

конкретных размеров и форм, — что позволяет идеально адаптировать его к особенностям вашего обрабатывающего оборудования

и технологического процесса.

Рекомендации по применению

1. Подготовка:

• Изучение параметров инструмента: Перед использованием инструмента внимательно ознакомьтесь с руководством по эксплуатации,

чтобы понять его технические характеристики, перечень обрабатываемых материалов, а также рекомендуемые скорости резания и подачи.

• Калибровка станка: Убедитесь, что станок находится в исправном состоянии. В частности, биение шпинделя, а также параллельность

и перпендикулярность его осей должны соответствовать требованиям высокоточной обработки.

• Установка инструмента: Правильно установите инструмент в патрон станка, применив соответствующее усилие затяжки. Избегайте

чрезмерной затяжки (которая может привести к деформации инструмента) и недостаточной затяжки (которая может вызвать вибрацию

и дребезг).

2. Охлаждение и смазка:

• Используйте подходящую охлаждающую или смазочную жидкость (СОЖ). При обработке алмазным инструментом рекомендуется

применять СОЖ на масляной основе, поскольку они эффективно отводят тепло и продлевают срок службы инструмента.

3. Пробное резание:

• Перед началом основного процесса обработки выполните пробное резание с минимальным съемом материала. Следите за работой

инструмента и оценивайте качество пробной обработки; при необходимости скорректируйте параметры резания для достижения

оптимальных значений.

4. Настройка параметров резания:

• Скорость резания: Устанавливайте скорость резания в зависимости от твердости обрабатываемого материала и характеристик инструмента.

Как правило, алмазные инструменты рассчитаны на работу на относительно высоких скоростях резания.

• Скорость подачи: Устанавливайте этот параметр с осторожностью. Чрезмерная скорость подачи может привести к преждевременному

износу инструмента или повреждению режущей кромки.

• Глубина резания: Увеличивайте глубину постепенно, снимая материал слоями; это позволит избежать неравномерной нагрузки на инструмент,

возникающей при слишком глубоком врезании за один проход.

5. Контроль процесса обработки:

• Во время обработки внимательно прислушивайтесь к звукам работающего станка и наблюдайте за формой образующейся стружки.

При обнаружении любых отклонений (например, вибрации или посторонних шумов) следует немедленно остановить станок для проведения

осмотра.

6. Техническое обслуживание и уход:

• По завершении процесса обработки очистите инструмент от остатков материала и СОЖ, после чего обеспечьте его надлежащее хранение

в сухом месте.

Наши услуги

Почему стоит выбрать наши фрезы с полусферическим наконечником из монокристаллического алмаза?

① Послепродажное обслуживание

Мы располагаем профессиональной командой и специализированной системой послепродажного обслуживания, получившей название

«Система послепродажного обслуживания Litian Century». Эта система предназначена для управления информацией о продуктах,

находящихся на сервисном обслуживании, и позволяет отслеживать ход работ по шлифовке, контролировать связанные с этим расходы,

а также оставлять отзывы о возникших проблемах. Преимущества системы: «минимум обращений, экономия времени, удобство и высокая

эффективность»; пользователи могут в любое время войти в систему для проверки статуса своих заказов.

② Гарантия качества

Компания оснащена передовым контрольно-измерительным оборудованием и располагает штатом квалифицированных инспекторов,

что позволяет нам осуществлять контроль качества на каждом этапе производственного процесса. Кроме того, каждый инструмент

отправляется клиенту только после прохождения профессиональной проверки в нашем Центре контроля качества.

③ Услуги по ремонту

Для многофункциональных инструментов, подлежащих ремонту, мы предлагаем услуги по восстановлению монокристаллических алмазных

инструментов до состояния «нового изделия» в кратчайшие сроки. Благодаря нашей системе послепродажного обслуживания вы можете

в режиме реального времени отслеживать статус и состояние ваших инструментов, находящихся в ремонте.

④ Упаковка

Мы разрабатываем специальные упаковочные кейсы для инструментов, созданные с учетом принципов эргономики (механики человеческого тела),

что обеспечивает удобство при извлечении инструмента и его безопасную транспортировку.

⑤ Доставка

Мы организуем доставку ваших товаров воздушным транспортом, службами DHL, FedEx или любым другим удобным для вас способом.

Наша продукция пользуется безупречной репутацией благодаря высокому качеству обработки поверхности, исключительной точности

и широкому ассортименту изделий. Мы обслуживаем клиентов из США, Мексики, Германии, Бельгии, России, Южной Африки, Египта,

Индии, Пакистана, Кореи, Японии, а также всех стран Юго-Восточной Азии.

Single Crystal Diamond Milling Tools

Свяжитесь с нами

Отправьте нам запрос на расчет стоимости, и мы ответим вам в течение одного рабочего дня.
