Алмазные инструменты с ультразвуковой поддержкой

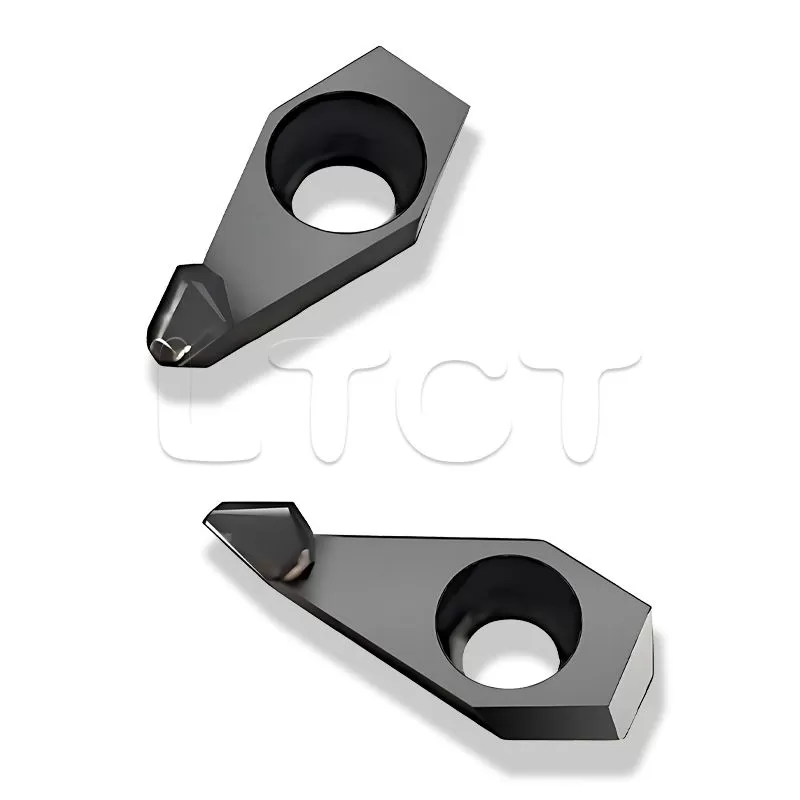

Пластины из монокристаллического алмаза (SCD/MCD) для сверхточной обработки

Достигните непревзойденного качества обработки поверхности и точности размеров с помощью изготовленных по индивидуальному заказу пластин из монокристаллического алмаза (SCD/MCD). Являясь вершиной передовых технологий, эти пластины представляют собой идеальный выбор для задач, требующих получения зеркальных поверхностей (Ra ≤ 0,1 мкм) и субмикронных допусков — в особенности при обработке цветных металлов и полимеров.

Вершина передовых технологий: монокристаллический алмаз

Монокристаллический алмаз — также известный как монокристалл алмаза — представляет собой синтетически выращенную безупречную алмазную структуру, обеспечивающую уникальные преимущества при механической обработке:

•   Атомарно острая режущая кромка: Поддается заточке до исключительно острой, лишенной дефектов кромки (с радиусом,

• потенциально достигающим нанометрового масштаба), что позволяет осуществлять съем материала с минимальным усилием

• и деформацией.




•  Непревзойденное качество поверхности: Позволяет получать зеркальные поверхности (Ra ≤ 0,1 мкм) непосредственно

• в процессе механической обработки совместимых материалов, зачастую устраняя необходимость в последующей полировке или притирке.




•  Исключительная твердость и износостойкость: Обеспечивает выдающуюся стойкость к абразивному износу при обработке

• подходящих материалов, гарантируя длительный срок службы инструмента при соблюдении контролируемых условий резания.




•   Совместимость с материалами: Демонстрирует превосходные результаты при обработке большинства цветных металлов

• (включая алюминий и его сплавы, медь и ее сплавы, бескислородную медь, золото, серебро, латунь и бронзу), полимеров

• (таких как акрил/ПММА и поликарбонат), а также некоторых мягких композитных материалов.

• (Примечание: Материал SCD, как правило, непригоден для обработки черных металлов из-за высокого химического сродства,

• а также для обработки особо твердой керамики из-за своей относительной хрупкости.)




• Важные аспекты применения: Несмотря на исключительную твердость, материал SCD отличается большей хрупкостью

• по сравнению с PCD (поликристаллическим алмазом) или твердыми сплавами. Для успешного применения инструмента

• требуются высокоточные, динамически устойчивые станки, минимизация вибраций, а также тщательная оптимизация параметров резания.

Индивидуальная геометрия пластин — точно под ваши задачи

Мы специализируемся на производстве пластин из монокристаллического алмаза (SCD) с прецизионно выверенной геометрией,

разработанной специально для вашего конкретного применения и конструкции инструментальной оправки. На основе ваших

подробных чертежей мы можем изготовить алмазные пластины со следующими характеристиками:

·  Микропрецизионные размеры и допуски: Исключительная точность критически важных параметров — таких как ширина

(например, 3,92 ± 0,2 мм), радиус дуги режущей кромки (индивидуально по требованию), высота центра (например, 3,34 ± 0,02 мм)

и толщина корпуса (например, 2,38 мм), — что демонстрирует наши передовые возможности в области микромеханической обработки.

·  Варианты типа алмаза: Природный алмаз или синтетический алмаз (MCD/SCD).

·  Конфигурация инструментальной оправки: Конструкция сменной пластины, совместимая как со стандартными,

так и с изготовленными по спецзаказу державками из сплавов.

·  Контролируемая кристаллографическая ориентация: Кристаллическая структура алмаза может быть ориентирована

относительно режущей кромки таким образом, чтобы обеспечить максимальную износостойкость и сохранить целостность

кромки при работе в заданных направлениях резания.

Основные области применения вставок SCD

Вставки SCD обеспечивают превосходные результаты в отраслях, где критически важны высочайшая точность

и качество обрабатываемой поверхности:

·  Оптическая промышленность: Обработка пресс-форм и вставок для изготовления пластиковых линз, световодов,

линз Френеля и отражателей; прямая обработка оптических кристаллов или полимеров.

·  Сверхточные пресс-формы и штампы: Создание зеркальных поверхностей формообразующих полостей для литья

под давлением высокопрозрачных пластиковых изделий или формирования отражающих компонентов.

·  Производство электроники (3C): Создание высокоглянцевых поверхностей с эффектом «алмазной огранки»

на металлических (например, из алюминия или магниевых сплавов) или пластиковых корпусах и компонентах для

смартфонов, ноутбуков и другой электроники.

·  Обработка акрила и полимеров: Получение оптически прозрачных, идеально гладких поверхностей на изделиях из

ПММА и других пластиков, используемых в дисплеях, световых панелях, декоративных элементах и медицинском оборудовании.

·  Производство медицинского оборудования: Прецизионная обработка компонентов из цветных металлов или полимеров,

требующих исключительной точности, высокого качества финишной обработки и биосовместимости.

·  Ювелирное и часовое дело: Создание безупречных, высокоглянцевых поверхностей на изделиях из драгоценных металлов,

таких как золото, серебро и платина.

Совместная разработка и производство

·  Ваш вклад — ключ к успеху: Для создания идеальной вставки из монокристаллического алмаза (SCD) мы опираемся на ваши подробные чертежи,

данные о применении (обрабатываемый материал, вид механической обработки, требуемая чистота поверхности Ra / допуск),

а в идеале — и на планируемые параметры обработки.

·  Наша экспертиза: Используя эту информацию, наши инженеры разрабатывают уникальные вставки SCD, отличающиеся исключительным

качеством и точностью. Они идеально адаптированы к вашим задачам механической обработки и спроектированы для бесшовной интеграции

в ваши конкретные инструментальные державки или режущие корпуса (например, токарные резцы, фрезы, расточные оправки).

Свяжитесь с нашими специалистами по сверхточной механической обработке уже сегодня, чтобы обсудить ваши требования и узнать,

какие возможности открывают изготовленные на заказ вставки из монокристаллического алмаза.
