В области прецизионной оптики — и особенно применительно к инфракрасным (ИК) системам — спрос на сверхгладкие, высокоточные поверхности сегодня актуален как никогда. ИК-линзы и компоненты играют ключевую роль в самых разных сферах применения: от тепловидения и экологического мониторинга до оборонной промышленности и научных исследований. Эффективность работы таких систем в значительной степени зависит от качества их оптических элементов, поскольку даже микроскопические неровности поверхности способны ухудшить четкость изображения и снизить чувствительность системы.

В качестве передовой производственной технологии, позволяющей удовлетворить эти строгие требования, утвердилось точение с использованием поликристаллических алмазов (PCD). Благодаря исключительной твердости и износостойкости алмазного инструмента, технология PCD-точения позволяет создавать оптические поверхности, отличающиеся непревзойденной гладкостью и точностью геометрических параметров. В данной статье рассматриваются принципы, преимущества и области применения PCD-точения в производстве оптических линз для ИК-систем, а также новейшие технологические достижения, способствующие дальнейшему развитию этой отрасли.

Понимание процесса токарной обработки поликристаллических алмазов (PCD)

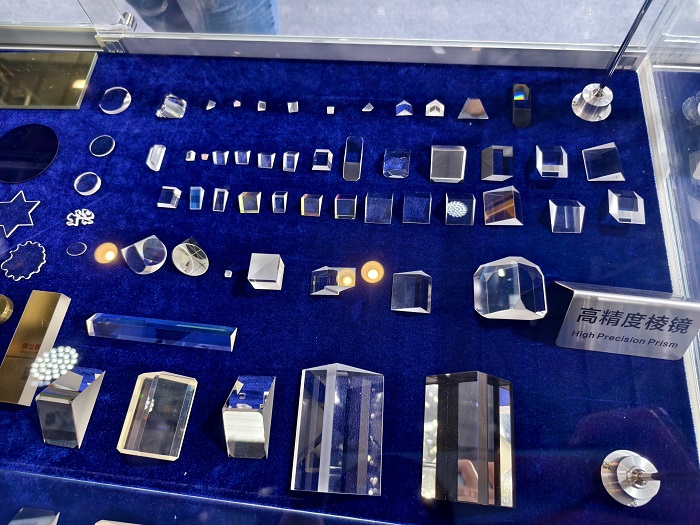

Токарная обработка PCD — это процесс прецизионной обработки, в котором используются режущие инструменты с алмазными наконечниками для придания формы оптическим компонентам. В отличие от традиционных методов шлифовки и полировки, которые основаны на использовании абразивных частиц, токарная обработка PCD использует твердость синтетического поликристаллического алмаза для непосредственной обработки поверхностей с гладкостью на нанометровом уровне. Эта возможность особенно важна для материалов, которые трудно обрабатывать традиционными методами, таких как фторид кальция (CaF₂), селенид цинка (ZnSe) и другие экзотические кристаллы, пропускающие инфракрасное излучение.

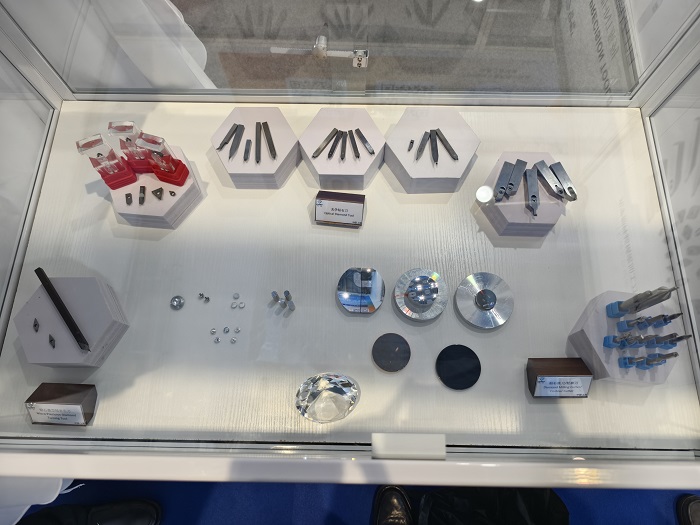

Алмазные инструменты, используемые при токарной обработке PCD, изготавливаются с помощью процессов синтеза под высоким давлением и высокой температурой, в результате чего получается плотный и чрезвычайно твердый материал. Эти инструменты сохраняют остроту режущих кромок в течение длительного времени, обеспечивая стабильное и высококачественное качество обработки поверхностей сложной геометрии. Это имеет решающее значение для производства асферических линз и оптики свободной формы, все чаще используемой в передовых ИК-системах.

Преимущества токарной обработки с использованием PCD-инструмента при производстве оптических линз

1. Превосходное качество обработки поверхности

Токарная обработка с использованием PCD-инструмента позволяет достигать значений шероховатости поверхности всего в 1 нанометр (нм), что значительно превосходит возможности традиционных методов полировки. Такая сверхгладкая поверхность минимизирует рассеяние и поглощение света, обеспечивая более высокую эффективность пропускания и улучшенные оптические характеристики в ИК-системах.

2. Исключительная точность геометрических размеров

Данный процесс обеспечивает точность формы в пределах нескольких сотен нанометров, гарантируя соответствие оптических элементов жестким допускам, критически важным для сложных сборок линз. Такая точность позволяет снизить уровень аберраций и повысить качество формирования изображения в ИК-устройствах.

3. Широкая совместимость с различными материалами

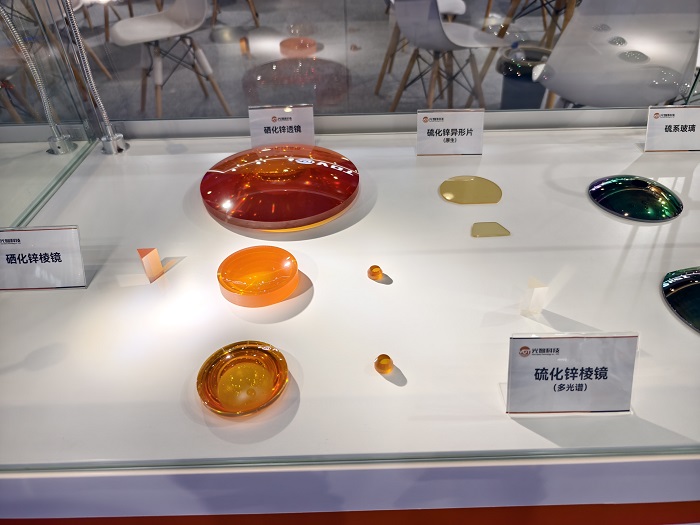

Многие оптические материалы для ИК-диапазона отличаются хрупкостью или химической чувствительностью, что затрудняет их обработку. Токарная обработка с использованием PCD-инструмента подходит для работы с широким спектром таких материалов, включая CaF₂, ZnSe, ZnS, BaF₂ и халькогенидные стекла, позволяя производителям изготавливать разнообразные ИК-компоненты на единой технологической платформе.

4. Повышение эффективности производства

За счет исключения множества этапов полировки и последующей обработки токарная обработка с использованием PCD-инструмента позволяет сократить время и снизить затраты на производство. Этот выигрыш в эффективности особенно важен при крупносерийном производстве или при изготовлении нестандартных оптических элементов сложной формы.

5. Увеличенный срок службы инструмента

Исключительная твердость алмаза обеспечивает долговечность режущего инструмента, который сохраняет свои рабочие характеристики на протяжении множества производственных циклов. Такая износостойкость позволяет снизить расходы на оснастку и поддерживать стабильно высокое качество продукции в условиях массового производства.

Применение в инфракрасных системах

Технология точения с использованием поликристаллических алмазов (PCD) играет ключевую роль в производстве компонентов для широкого спектра инфракрасных приложений:

Тепловизионные камеры: Высокоточные линзы и зеркала, созданные методом PCD-точения, обеспечивают чувствительное детектирование теплового излучения, что критически важно для применения в военной, медицинской и промышленной сферах.

Инфракрасные лазерные системы: Оптические элементы должны выдерживать высокую мощность лазерного излучения без деградации. PCD-точение позволяет получать поверхности, способствующие сохранению качества лазерного пучка и надежности системы.

Спектроскопические приборы: Сверхгладкие поверхности минимизируют потери и искажения сигнала, способствуя точному химическому анализу и мониторингу окружающей среды.

Оптика для космоса и обороны: Высокоэффективная ИК-оптика, используемая в спутниках и системах наблюдения, выигрывает благодаря исключительной долговечности и точности, обеспечиваемым компонентами, изготовленными методом PCD-точения.

Технологические инновации, стимулирующие развитие PCD-точения

Непрерывная эволюция технологии PCD-точения подпитывается достижениями в области станкостроения, систем управления и инструментальной оснастки:

Системы быстрого сервопривода инструмента (FTS): Эти системы позволяют в режиме реального времени выполнять высокочастотную корректировку положения режущего инструмента, обеспечивая обработку чрезвычайно сложных поверхностей произвольной формы с высочайшей точностью.

Сверхточные токарные станки: Современные станки, спроектированные для алмазного точения, отличаются нанометровым уровнем точности позиционирования, эффективным гашением вибраций и температурной стабилизацией, что гарантирует неизменно высокое качество поверхности.

Гибридные подходы к производству: Интеграция PCD-точения с другими процессами финишной обработки — такими как магнитореологическое полирование (MRF) и ионно-лучевая доводка — позволяет выполнять еще более тонкую коррекцию поверхности там, где это необходимо.

Передовые покрытия и конструкции инструмента: Инновации в области покрытий и геометрии алмазного инструмента повышают эффективность резания и качество финишной обработки поверхности, одновременно расширяя спектр материалов, доступных для механической обработки.

Заключение

PCD-точение представляет собой революционный прорыв в производстве оптических линз для инфракрасных систем. Способность этой технологии создавать сверхгладкие поверхности с нанометровой точностью оказывает прямое влияние на производительность, надежность и экономическую эффективность ИК-оптики. По мере дальнейшего развития эта технология будет играть все более важную роль в создании следующего поколения систем инфракрасной визуализации, сенсорных систем и лазерных комплексов.
